加工工件

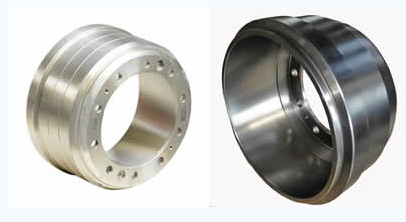

       制動鼓加工特點

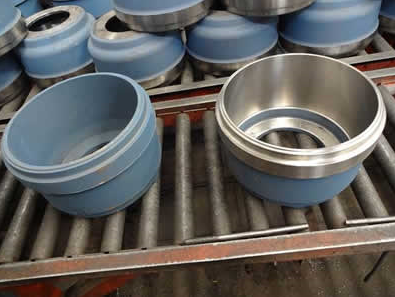

　　制動鼓材質的特點：制動鼓毛坯的生產工藝為鑄造，所需主要原材料一般為生鐵、廢鋼以及回爐鐵，同時加入一些合金，如Cu、Cr等，是一種脆性的灰鑄鐵材質，耐磨性能非常好，硬度通常在HB200左右。

　　制動鼓的加工特點：制動鼓為薄壁件加工，容易變形，對形位公差控制一直是很多工廠在批量生產中所碰到的難題，如圓跳動、圓柱度、平行度、制動鼓小孔的公差等，另外表面粗糙度要求高，一般表面光潔度在Ra1.6之內，現在很多廠家都是采用數控車床高速加工制動鼓，因此選擇刀具材料加工制動鼓時必須保證刀具具有良好的加工性能， 同時在硬度、耐磨性、韌性、抗沖擊性能等方面表現都要出色的刀具材料，并且還要有更長的使用壽命。

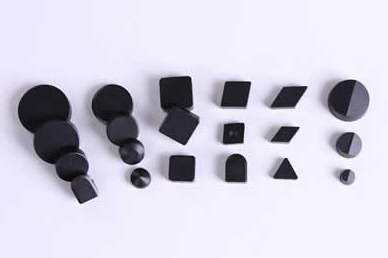

　　制動鼓加工刀具選型：目前市場上加工制動鼓應用最為廣泛的刀具品牌是富耐克公司生產的立方氮化硼CBN數控刀片，其主要特點是硬度高，壽命長、同時耐磨性、韌性、抗沖擊性能都非常優秀，對切削溫度的惰性更強，可以采用較高的切削線速度（可達到1000 m/min 左右），不但能提高加工效率，而且還能獲得更好的光潔度（粗糙度）；在惡劣的工況下粗加工，大余量加工、斷續切削制動鼓刀片不會劇烈磨損，可以同時粗加工—精加工不換刀，一把刀就可完成工件的加工，并且還能保證尺寸的穩定性。

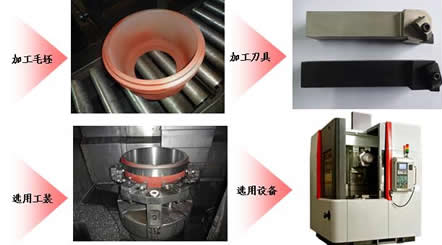

　　制動鼓的加工刀具工裝設備

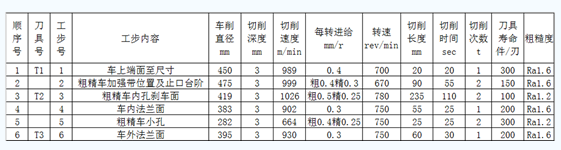

      工序卡及走刀示意圖

       選用富耐克FBN7200系列牌號CNGN120712型刀片，使用臺灣加工制動鼓專用設備，利用高速加工（切削線速度可達1000m/min以上），采用一次裝夾工藝，粗精加工一次完成，加工一件制動鼓成品只需要4.4分鐘。

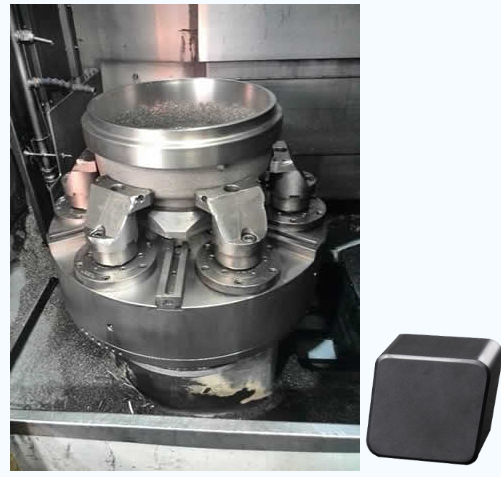

       汽車制動鼓粗加工案例

       工件名稱：制動鼓

       工件材料：HT250

       工件硬度：HB210-230

       選用刀片：FBN7200 CNGN120712S03020

       切削參數：Vc=1130m/min

       ap=1.5-2mm

       f  =0.5mm/r

       表面質量：Ra3.2

富耐克CBN刀具為客戶提高效率51%, 提高壽命60%

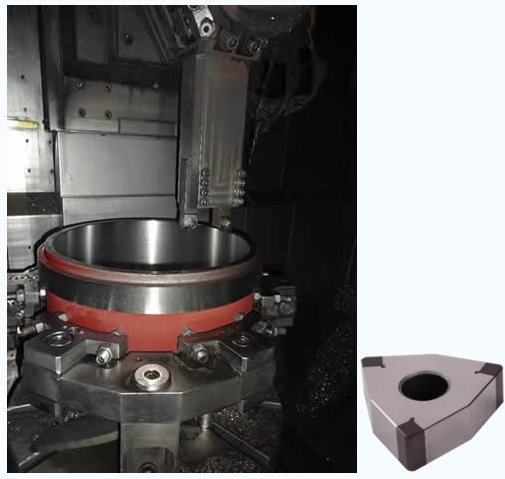

　  汽車制動鼓精加工案例　

　　工件名稱：制動鼓

　　工件材料：HT250

　　工件硬度：HB210-230

　　選用刀片：FBS7200 WNGA080412T01010

　　切削參數：Vc=1000m/min

　　ap=0.5mm

　　f  =0.2mm/r

　　表面質量：Ra1.6

　　富耐克CBN刀具為客戶提高效率50%, 提高壽命67%
