2．鏜床鏜孔
　　
　　鏜床鏜孔主要有以下三種方式：
　　
　　（1）鏜床主軸帶動刀桿和鏜刀旋轉，工作臺帶動工件做縱向進給運動，如圖7－12所示。這種方式鏜削的孔徑一般小于120mm左右。圖7－12a所示為懸伸式刀桿，不宜伸出過長，以免彎曲變形過大，一般用以鏜削深度較小的孔。圖7－12b所示的刀桿較長，用以鏜削箱體兩壁相距較遠的同軸孔系。為了增加刀桿剛性，其刀桿另一端支承在鏜床后立柱的導套座里。

　　（2）鏜床主軸帶動刀桿和鏜刀旋轉，并做縱向進給運動，如圖7－13所示。這種方式主軸懸伸的長度不斷增大，剛性隨之減弱，一般只用來鏜削長度較短的孔。


　　上述兩種鏜削方式，孔徑的尺寸和公差要由調整刀頭伸出的長度來保證，如圖7－14所示。需要進行調整、試鏜和測量，孔徑合格后方能正式鏜削，其操作技術要求較高。
　　
　　（3）鏜床平旋盤帶動鏜刀旋轉，工作臺帶動工件做縱向進給運動。
　　
　　圖7－15所示的鏜床平旋盤可隨主軸箱上、下移動，自身又能做旋轉運動。其中部的徑向刀架可做徑向進給運動，也可處于所需的任一位置上。

　　如圖7－16a所示，利用徑向刀架使鏜刀處于偏心位置，即可鏜削大孔。Φ200mm以上的孔多用這種鏜削方式，但孔不宜過長。圖7－16b為鏜削內槽，平旋盤帶動鏜刀旋轉，徑向刀架帶動鏜刀做連續的徑向進給運動。若將刀尖伸出刀桿端部，亦可鏜削孔的端面。
　　
　　鏜床主要用于鏜削大中型支架或箱體的支承孔、內槽和孔的端面；鏜床也可用來鉆孔、擴孔、鉸孔、銑槽和銑平面。
　　
　　3．銑床鏜孔
　　
　　在臥式銑床上鏜孔與圖7－12a所示的方式相同，鏜刀桿裝在臥式銑床的主軸錐孔內做旋轉運動，工件安裝在工作臺上做橫向進給運動。
　　
　　4．浮動鏜削
　　
　　如上所述，車床、鏜床和銑床鏜孔多用單刃鏜刀。在成批或大量生產時，對于孔徑大（＞Φ80mm）、孔深長、精度高的孔，均可用浮動鏜刀進行精加工。
　　

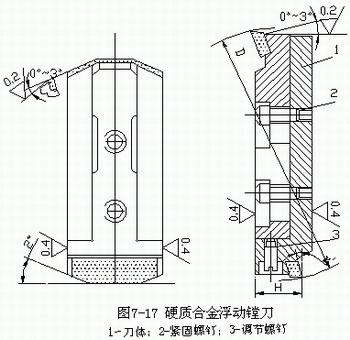

　　可調節的浮動鏜刀塊如圖7－17所示。調節時，松開兩個螺釘2，擰動螺釘3以調節刀塊1的徑向位置，使之符合所鏜孔的直徑和公差。浮動鏜刀在車床上車削工件如圖7－18所示。工作時刀桿固定在四方刀架上，浮動鏜刀塊裝在刀桿的長方孔中，依靠?jī)扇袕较蚯邢髁Φ钠胶舛詣?dòng)定心，從而可以消除因刀塊在刀桿上的安裝誤差所引起的孔徑誤差。


　　浮動鏜削實質上相當于鉸削，其加工余量以及可達到的尺寸精度和表面粗糙度值均與鉸削類似。浮動鏜削的優點是易于穩定地保證加工質量，操作簡單，生產率高。但不能校正原孔的位置誤差，因此孔的位置精度應在前面的工序中得到保證。
　　
　　5．鏜削的工藝特點
　　
　　單刃鏜刀鏜削具有以下特點：
　　

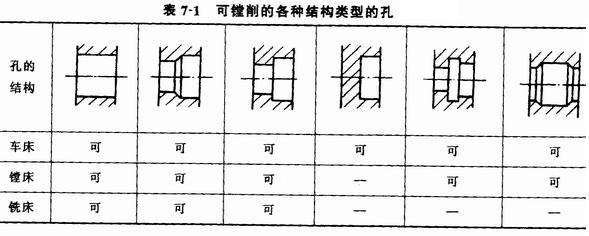

　?。?）鏜削的適應性強。鏜削可在鉆孔、鑄出孔和鍛出孔的基礎上進行?？蛇_(dá)的尺寸公差等級和表面粗糙度值的范圍較廣；除直徑很小且較深的孔以外，各種直徑和各種結構類型的孔幾乎均可鏜削，如表7－1所示。
　　
　?。?）鏜削可有效地校正原孔的位置誤差，但由于鏜桿直徑受孔徑的限制，一般其剛性較差，易彎曲和振動，故鏜削質量的控制（特別是細長孔）不如鉸削方便。
　　
　?。?）鏜削的生產率低。因?yàn)殓M削需用較小的切深和進給量進行多次走刀以減小刀桿的彎曲變形，且在鏜床和銑床上鏜孔需調整鏜刀在刀桿上的徑向位置，故操作復雜、費時。
　　
　?。?）鏜削廣泛應用于單件小批生產中各類零件的孔加工。在大批量生產中，鏜削支架和箱體的軸承孔，需用鏜模。

　　五、拉孔
　　

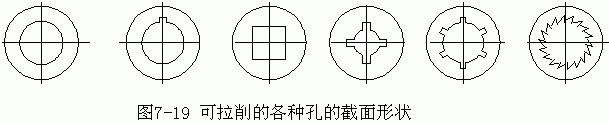

　　拉孔是一種高效率的精加工方法。除拉削圓孔外，還可拉削各種截面形狀的通孔及內鍵槽，如圖7－19所示。拉削圓孔可達的尺寸公差等級為IT9~IT7，表面粗糙度值為Ra1.6~0.4μm。

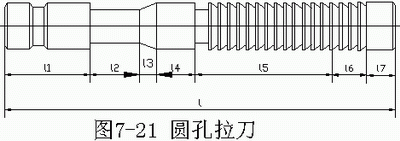

　　1．拉削可看作是按高低順序排列的多把刨刀進行的刨削，如圖7－20所示。圓孔拉刀的結構如圖7－21所示，其各部分的作用如下：
　　
　　柄部是拉床刀夾夾住拉刀的部位。
　　
　　頸部直徑最小，當拉削力過大時，一般在此斷裂，便于焊接修復。
　　
　　過渡錐引導拉刀進入被加工的孔中。
　　
　　前導部分保證工件平穩過渡到切削部分，同時可檢查拉前的孔徑是否過小，以免第一個刀齒負載過大而被損壞。
　　
　　切削部分包括粗切齒和精切齒，承擔主要的切削工作。
　　
　　校準部分為校準齒，其作用是校正孔徑，修光孔壁。當切削齒刃磨后直徑減小時，前幾個校準齒則依次磨成切削齒。
　　
　　后導部分在拉刀刀齒切離工件時，防止工件下垂刮傷已加工表面和損壞刀齒。
　　

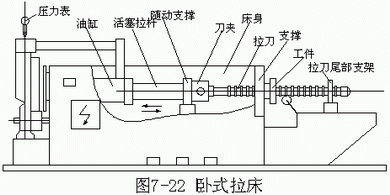

　　臥式拉床如圖7－22所示。床身內裝有液壓驅動油缸，活塞拉桿的右端裝有隨動支架和刀夾，用以支承和夾持拉刀。工作前，拉刀支持在滾輪和拉刀尾部支架上，工件由拉刀左端穿入。當?shù)秺A夾持拉刀向左作直線移動時，工件貼靠在“支撐”上，拉刀即可完成切削加工。拉刀的直線移動為主運動，進給運動是靠拉刀的每齒升高量來完成的。


　?。?）拉削圓孔如圖7－23所示。拉削的孔徑一般為8~125mm，孔的長徑比一般不超過5。拉前一般不需要精確的預加工，鉆削或粗鏜后即可拉削。若工件端面與孔軸線不垂直，則將端面貼靠在拉床的球面墊圈上，在拉削力的作用下，工件連同球面墊圈一起略為轉動，使孔的軸線自動調節到與拉刀軸線方向一致，可避免拉刀折斷。
　　

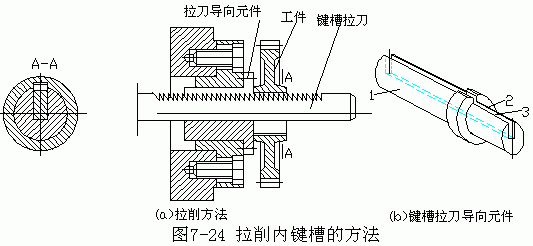

　?。?）拉削內鍵槽如圖7－24a所示。鍵槽拉刀呈扁平狀，上部為刀齒。工件與拉刀的正確位置由導向元件來保證。拉刀導向元件(圖7－24b)的圓柱1插入拉床端部孔內，圓柱2用以安放工件，槽3安放拉刀。

　　2．拉削的工藝特點
　　
　?。?）拉削時拉刀多齒同時工作，在一次行程中完成粗精加工，因此生產率高。
　　
　　（2）拉刀為定尺寸刀具，且有校準齒進行校準和修光；拉床采用液壓系統，傳動平穩，拉削速度很低（=2~8m/min），切削厚度薄，不會產生積屑瘤，因此拉削可獲得較高的加工質量。
　　
　　（3）拉刀制造復雜，成本昂貴，一把拉刀只適用于一種規格尺寸的孔或鍵槽，因此拉削主要用于大批大量生產或定型產品的成批生產。
　　
　?。?）拉削不能加工臺階孔和盲孔。由于拉床的工作特點，某些復雜零件的孔也不宜進行拉削，例如箱體上的孔。
　　
　　六、磨孔
　　
　　磨孔是孔的精加工方法之一，可達到的尺寸公差等級為IT8~IT6，表面粗糙度值為Ra0.8~0.4μm。
　　
　　磨孔可在內圓磨床或萬能外圓磨床上進行，如圖7－25所示。使用端部具有內凹錐面的砂輪可在一次裝夾中磨削孔和孔內臺肩面，如圖7－26所示。
　　
　　磨孔和磨外圓相比有以下不利的方面：
　　
　?。?）磨孔的表面粗糙度值一般比外圓磨削略大，因?yàn)槌Ｓ玫膬?nèi)圓磨頭其轉速一般不超過20000r/min，而砂輪的直徑小，其圓周速度很難達到外圓磨削的35~50m/s。
　　
　?。?）磨削精度的控制不如外圓磨削方便。因?yàn)樯拜喤c工件的接觸面積大，發熱量大，冷卻條件差，工件易燒傷；特別是砂輪軸細長、剛性差，容易產生彎曲變形而造成內圓錐形誤差。因此，需要減小磨削深度，增加光磨行程次數。
　　
　?。?）生產率較低。因?yàn)樯拜喼睆叫?，磨損快；且冷卻液不容易沖走屑末，砂輪容易堵塞，需要經常修整或更換，使輔助時間增加。此外磨削深度減少和光磨次數的增加，也必然影響生產率。因此磨孔主要用于不宜或無法進行鏜削、鉸削和拉削的高精度孔以及淬硬孔的精加工。
