申請?zhí)? 201721350439.2

申請日: 2017.10.19

申請人: 宜昌給立金剛石工業有限公司

發明人: 陳飛

       摘要：

       本實用新型提供一種防止拉絲線材表面磨損的絞絲模具，模套內固設有金剛石模芯，金剛石模芯與模套之間填充有粉末燒結體，在金剛石模芯、粉末燒結體和模套中部設有貫通的絞絲孔道，在絞絲孔道進絲的一端，金剛石模芯的端面至少局部的暴露在外。通過將金剛石模芯暴露在外，使拉絲線材只能與金剛石模芯的絞絲孔道接觸，在較大的夾角下拉絲線材也不會觸碰模套，從而避免了拉絲線材的表面磨損。采用該結構，由于拉絲線材的進線通道較短，也減少了絲線跳動。由此結構，還能夠增強金剛石模芯的散熱性能，提高絞絲工序的生產效率。

       主權利要求:

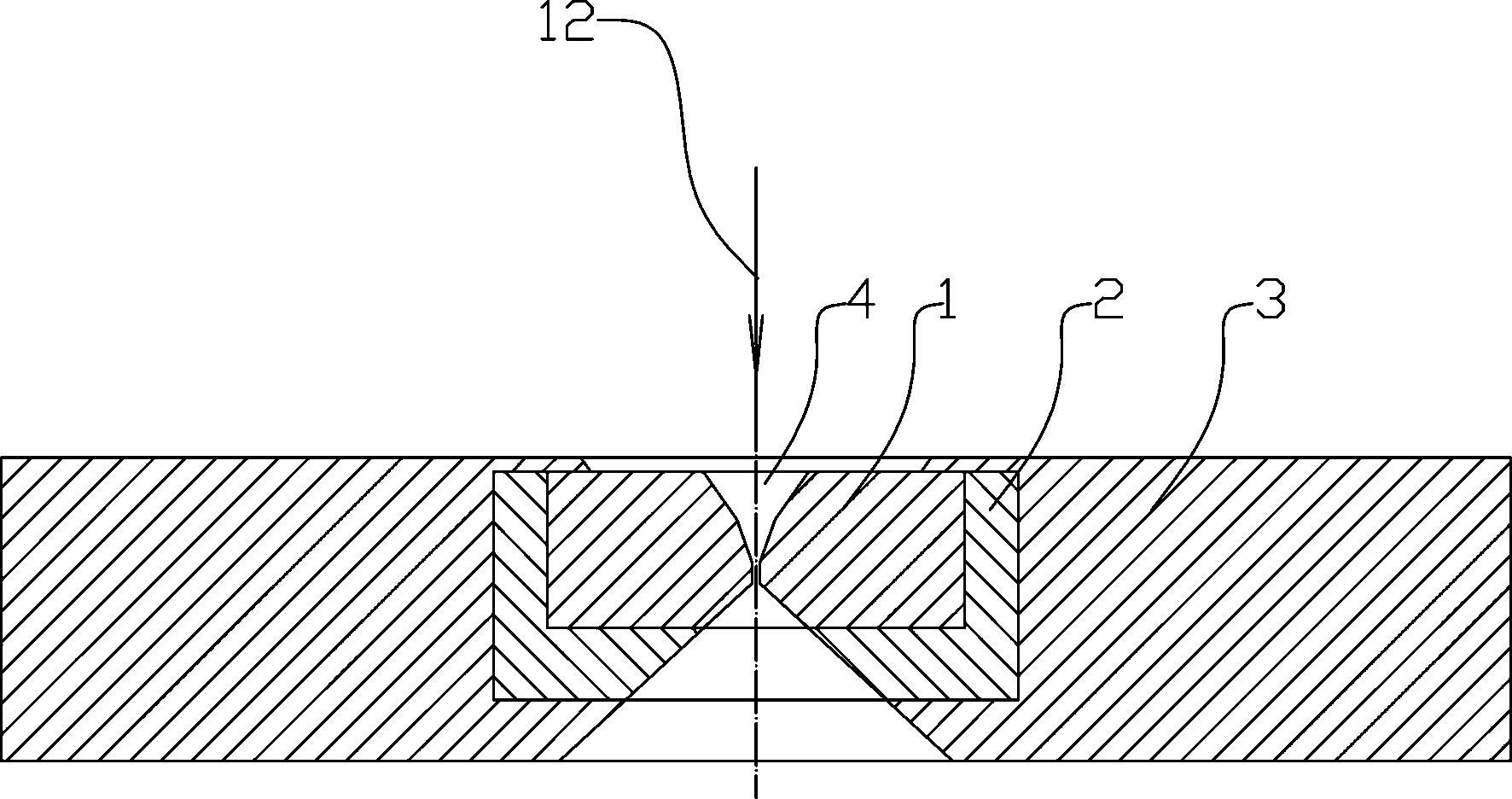

       一種防止拉絲線材表面磨損的絞絲模具，其特征是：模套（3）內固設有金剛石模芯（1），金剛石模芯（1）與模套（3）之間填充有粉末燒結體（2），在金剛石模芯（1）、粉末燒結體（2）和模套（3）中部設有貫通的絞絲孔道（4），其特征是：在絞絲孔道（4）進絲的一端，金剛石模芯（1）的端面至少局部的暴露在外。
