申請?zhí)? 201721040030.0

申請日: 2017.08.18

申請人: 鎮(zhèn)江笑寧能源科技有限公司

發(fā)明人: 陳慶

       摘要：

       一種金剛石線鋸收線裝置，包括收線筒、圓板、螺筒、螺桿、第一磁鐵、限位板、第四磁鐵、撐板、圓筒、第二磁鐵、第三磁鐵、絲母和絲杠，所述收線筒左右兩側各安裝圓板，圓板側面安裝螺筒，螺筒上安裝螺桿，螺桿和螺筒通過螺紋相互吻合，螺桿側面安裝圓筒，圓筒下安裝絲母；本實用新型的優(yōu)點是：能穩(wěn)固放置。

       主權利要求:

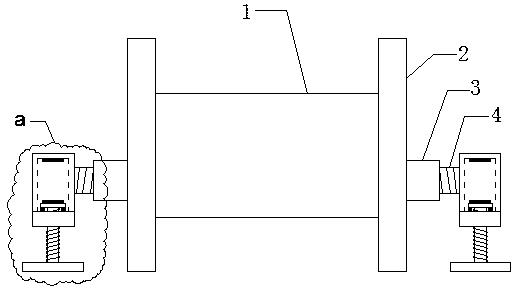

       一種金剛石線鋸收線裝置，包括收線筒（1）、圓板（2）、螺筒（3）、螺桿（4）、第一磁鐵（5）、限位板（6）、第四磁鐵（7）、撐板（8）、圓筒（9）、第二磁鐵（10）、第三磁鐵（11）、絲母（12）和絲杠（13），其特征是：所述收線筒（1）左右兩側各安裝圓板（2），圓板（2）側面安裝螺筒（3），螺筒（3）上安裝螺桿（4），螺桿（4）和螺筒（3）通過螺紋相互吻合，螺桿（4）側面安裝圓筒（9），圓筒（9）下安裝絲母（12），絲杠（13）安裝在絲母（12）內，絲杠（13）上端位于圓筒（9）內，絲杠（13）頂部安裝限位板（6），限位板（6）上安裝第一磁鐵（5），圓筒（9）內頂部安裝第二磁鐵（10），第一磁鐵（5）位于第二磁鐵（10）的下方，第一磁鐵（5）和第二磁鐵（10）磁性相吸，限位板（6）下左右兩側各安裝第三磁鐵（11），第三磁鐵（11）下方設有第四磁鐵（7），第四磁鐵（7）安裝在絲母（12）上平面上，第四磁鐵（7）位于圓筒（9）內，第三磁鐵（11）和第四磁鐵（7）磁性相吸，絲杠（13）下端安裝撐板（8）。
