申請?zhí)? 201720911464.7

申請日: 2017.07.26

申請人: 山東大亞云商工業工程技術有限公司

發明人: 岳欣; 趙松喬

       摘要：

       本實用新型涉及砂輪切割片技術領域，尤其涉及一種復合金剛石切割片，包括金屬基體，金屬基體中心設有軸孔，金屬基體的外緣設有止口；切割片體，切割片體內側與所述金屬基體的止口固定連接，切割片體外側設有“V”型槽，所述“V”型槽根部設置加工圓孔，所述"V"型槽的外圍設置有金剛石顆粒。本實用新型的有益效果是：通過對現有切割片體結構進行改進，可單獨對切割片體進行拆卸更換，無需整體更換基體，節約材料；在切割片體的外圍通過釬焊方式固定設置金剛石顆粒，使得切割片體的切割面硬度非常高；本實用新型所述的金剛石切割片體的金剛石的出頭率高，容屑空間大，切割效率高，金剛石被釬料緊緊地焊在金屬基體上，復合結構牢固，使用壽命長。

       主權利要求:

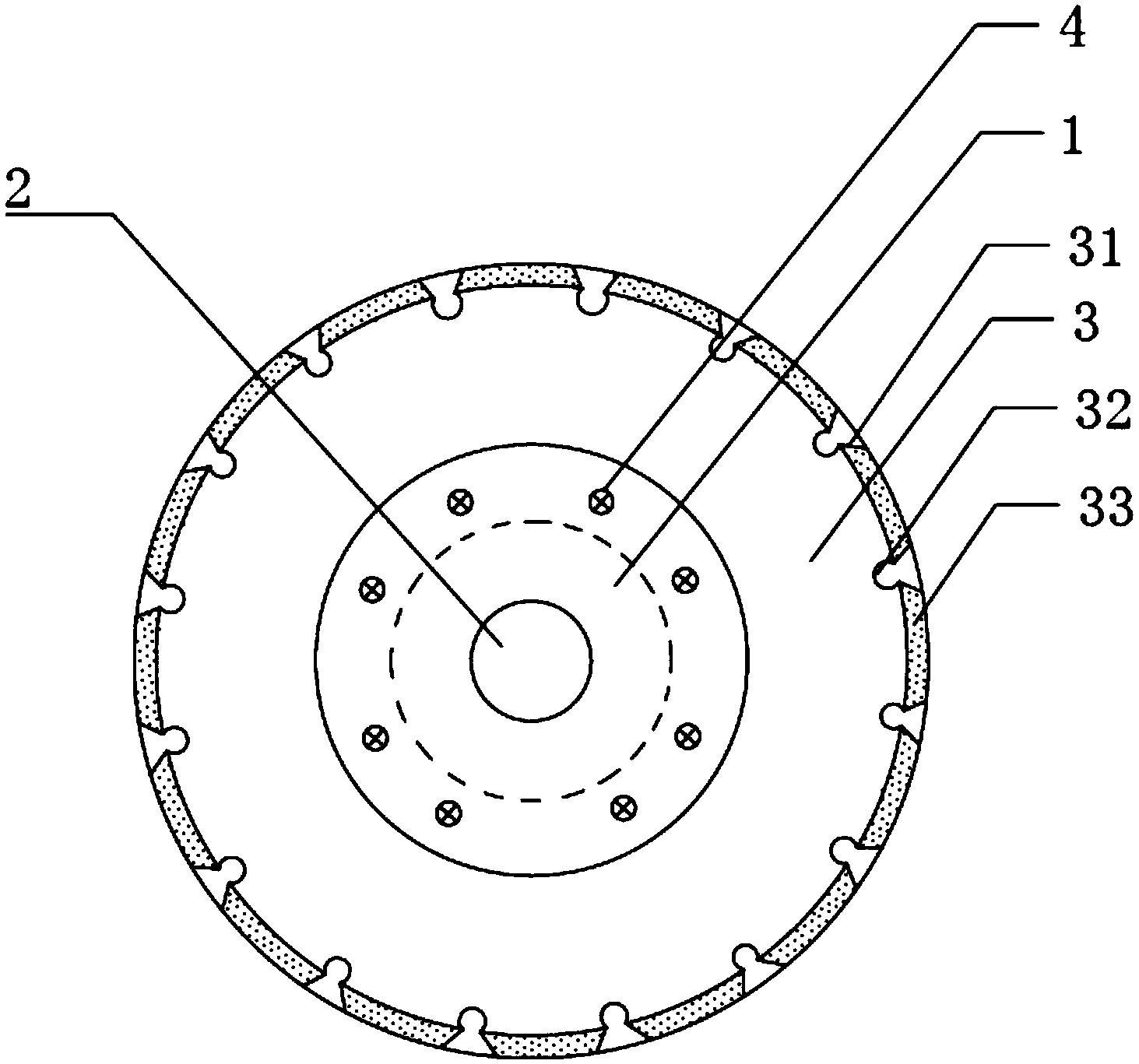

       一種復合金剛石切割片，其特征在于，包括：金屬基體，所述金屬基體中心設有軸孔，用于與切割機軸連接，所述金屬基體為一圓柱環，所述金屬基體的外緣設有止口；切割片體，所述切割片體設有一個或多個，所述切割片體為扇形結構，所述切割片體內側與所述金屬基體的止口連接，所述切割片體外側設有“V”型槽，所述“V”型槽根部設置加工圓孔，所述"V"型槽的外圍設置有金剛石顆粒；當所述金屬基體轉動時，帶動所述切割片體與被切割件相互摩擦進行切割。
