申請?zhí)? 201720935140.7

申請日: 2017.07.22

申請人: 寧波鴻豐泰高新材料有限公司

發明人: 沈靖杰; 章愛娟; 沈利明

       摘要：

       本實用新型公開了一種便于電鍍復合金剛石線鋸的母線，包括本體，所述本體的側面開有兩個凹形平臺，且兩個凹形平臺以本體的中軸線為對稱軸呈對稱分布，兩個所述凹形平臺的中間均開有第一沉孔，且兩個第一沉孔的內壁均設有鯊魚齒，所述本體的側面靠近頂端的凹形平臺的第一沉孔內插接有第一插銷，且第一插銷遠離第一沉孔的一端焊接有第一四棱錐，所述本體的側面靠近底端的凹形平臺的第一沉孔內插接有第二插銷。本實用新型使得插銷在電鍍之前可以緊緊地插接在第一沉孔內，避免互相擦碰導致脫落，從而保證了電鍍后本體表面凸塊的均勻，呈中心對稱的條形塊使得本體可以在工作一段時間后，凸塊尖端磨損后，逆向移動本體同樣可以進行切割。

       主權利要求:

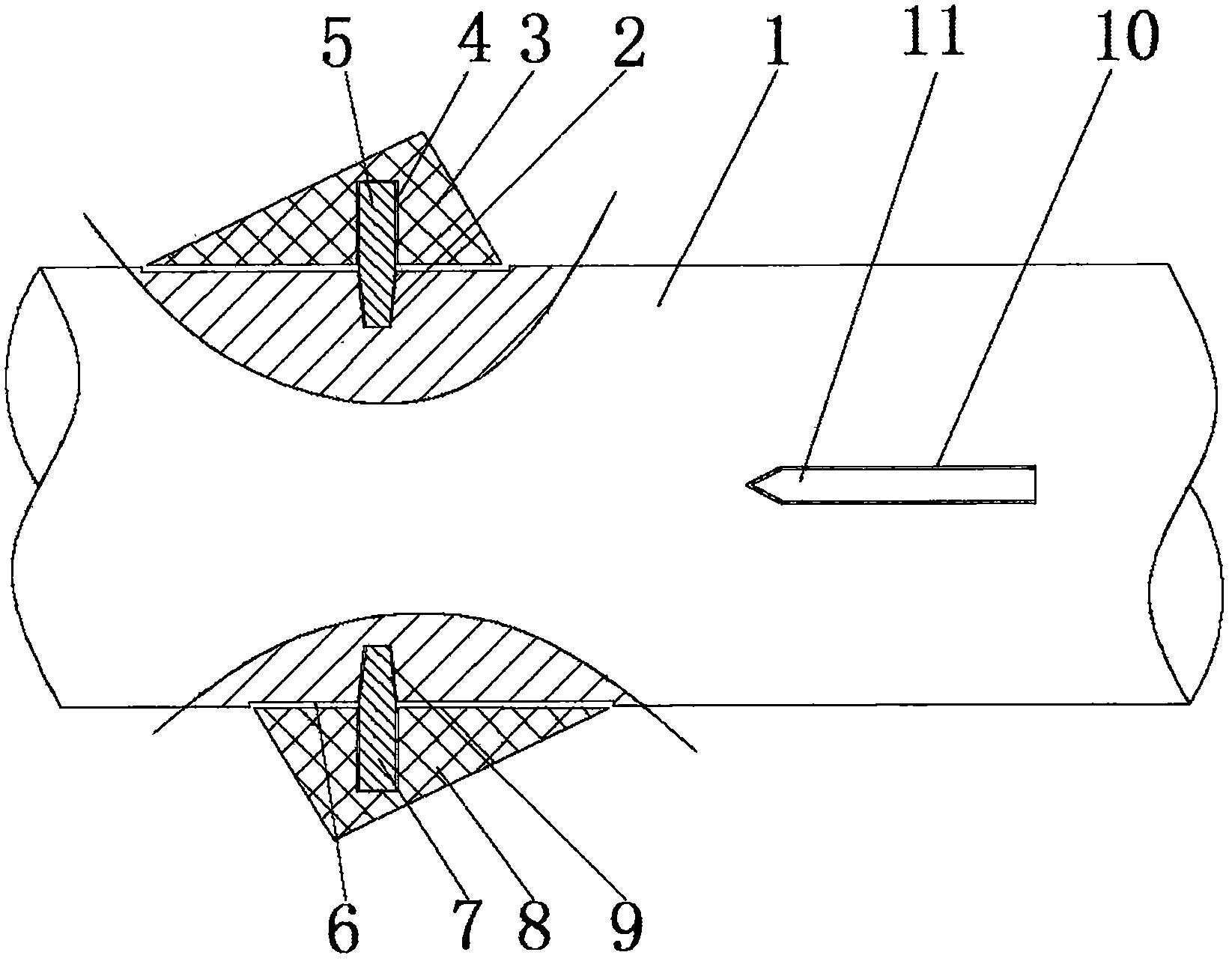

       一種便于電鍍復合金剛石線鋸的母線，包括本體(1)，其特征在于，所述本體(1)的側面開有兩個凹形平臺(6)，且兩個凹形平臺(6)以本體(1)的中軸線為對稱軸呈對稱分布，兩個所述凹形平臺(6)的中間均開有第一沉孔(2)，且兩個第一沉孔(2)的內壁均設有鯊魚齒(9)，所述本體(1)的側面靠近頂端的凹形平臺(6)的第一沉孔(2)內插接有第一插銷(5)，且第一插銷(5)遠離第一沉孔(2)的一端焊接有第一四棱錐(3)，所述本體(1)的側面靠近底端的凹形平臺(6)的第一沉孔(2)內插接有第二插銷(7)，且第二插銷(7)遠離第一沉孔(2)的一端焊接有第二四棱錐(8)，所述本體(1)遠離凹形平臺(6)的側面開有兩個條形槽(10)，且兩個條形槽(10)以所在位置截面圓的圓心呈中心對稱，兩個所述條形槽(10)內均焊接有條形塊(11)。
