申請?zhí)枺?01620577518.6
　　申請人：安慶市凱立金剛石科技有限公司
　　發明人：李凱

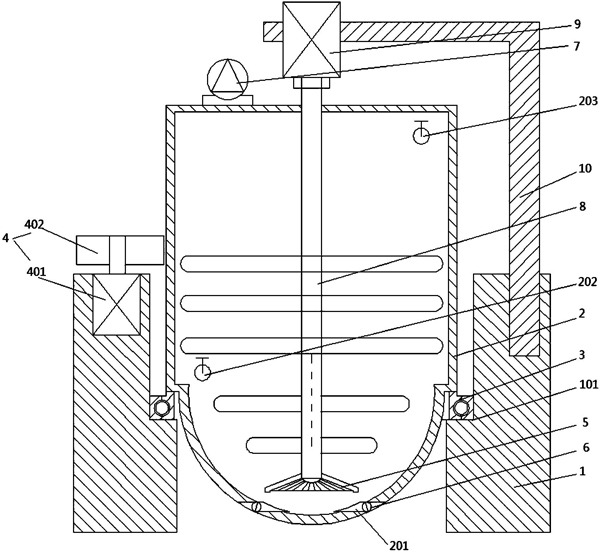

　　摘要：本實用新型公開了一種氣流沖洗防沉淀酸洗裝置，包括固定架和酸洗筒，所述的酸洗筒上端部為筒形，下端連接一個半球形，固定架上設有臺階，臺階中設有轉動支撐件，酸洗筒筒形下端直接固定于轉動支撐件上，酸洗筒下端靠近最低面位置設有進氣通道，進氣通道上設有單向閥，進氣通道通過管道連接氣泵，氣泵固定酸洗筒上端面；酸洗筒內設有攪拌軸，攪拌軸上連接電機，電機通過支撐架支撐于固定架上，攪拌軸下端設有毛刷。本實用新型通過將酸洗筒設置為球形，同時讓酸洗筒也轉動起來與攪拌軸協同作用，使筒體內的液體形成紊流，有效避免物料沉底的問題，同時提高攪拌效果，通過在酸洗筒底部設置氣流，通過氣流將低沉物翻動起來，提高清洗效果和效率。 　　主權利要求：1.一種氣流沖洗防沉淀酸洗裝置，包括固定架和酸洗筒，其特征在于：所述的酸洗筒上端部為筒形，下端連接一個半球形，所述的固定架上設有臺階，臺階中設有轉動支撐件，酸洗筒筒形下端直接固定于轉動支撐件上，酸洗筒下端靠近最低面位置設有進氣通道，所述的進氣通道上設有單向閥，所述的進氣通道通過管道連接氣泵，氣泵固定酸洗筒上端面；所述的酸洗筒內設有攪拌軸，攪拌軸上連接電機，電機通過支撐架支撐于固定架上，攪拌軸下端設有毛刷。
　　2.根據權利要求1所述的一種氣流沖洗防沉淀酸洗裝置，其特征在于：所述的轉動支撐件由固定環、轉動環和多個鋼珠構成，固定環和轉動環之間形成腔體，鋼珠設置于腔體中。
　　3.根據權利要求1所述的一種氣流沖洗防沉淀酸洗裝置，其特征在于：所述的酸洗筒下端部和上端部分別設有出料口和進料口，出料口和進料口上均設有控制閥。
　　4.根據權利要求1所述的一種氣流沖洗防沉淀酸洗裝置，其特征在于：所述的酸洗筒外側設有驅動裝置，驅動裝置固定于固定架上。
　　5.根據權利要求4所述的一種氣流沖洗防沉淀酸洗裝置，其特征在于：所述的驅動裝置有驅動電機和轉動盤構成，轉動盤設置于驅動電機輸出軸上，轉動盤與酸洗筒外壁相貼，通過摩擦轉動帶動酸洗筒轉動。
　　6.根據權利要求5所述的一種氣流沖洗防沉淀酸洗裝置，其特征在于：所述的轉動盤外壁設有柔性橡膠。
