上海征世科技股份有限公司（以下簡稱：征世科技）宣布成功研發出2英寸（1英寸=2.54 cm）單晶金剛石晶圓。這一重大突破標志著征世科技在單晶金剛石領域的技術已達到國際先進水平，為未來寬禁帶半導體、功率器件、量子計算等領域的應用開辟了廣闊前景。

具體參數：

尺寸：2英寸

厚度：0.3~3.0 mm

熱導率：1800~2200 W/(m·K)

偏離角：(100)面偏角3°左右

氮濃度：0.2×10-6以下

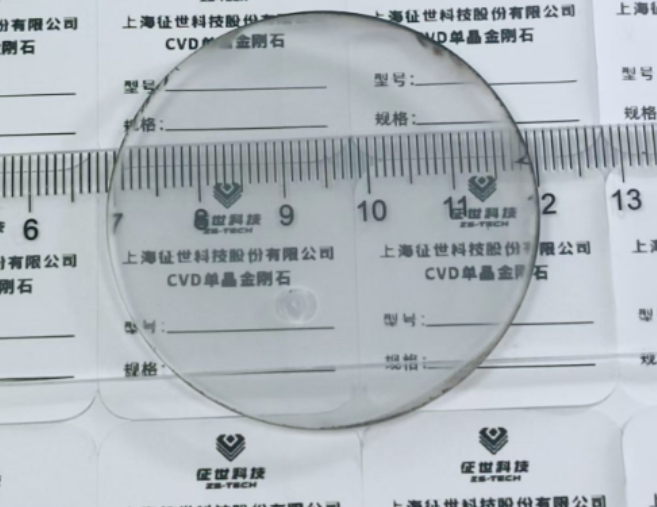

 2英寸單晶金剛石晶圓實物圖

       單晶金剛石，被譽為“終極半導體材料”，是制造下一代高性能電子器件的理想材料。然而，由于單晶金剛石生長條件苛刻、技術難度大，大尺寸、高質量單晶金剛石晶圓的制備一直是國際性難題。

       征世科技憑借多年的技術積累和創新精神，成功攻克了單晶金剛石晶圓制備過程中的多項關鍵技術難題，實現了2英寸單晶金剛石晶圓的自主可控生產。是征世科技發展歷程中的重要里程碑，不僅打破了國外技術壟斷，也為我國寬禁帶半導體產業的發展提供了強有力的材料支撐。該產品具有晶體質量高、缺陷密度低、表面粗糙度小等優點，各項性能指標均達到國際先進水平。

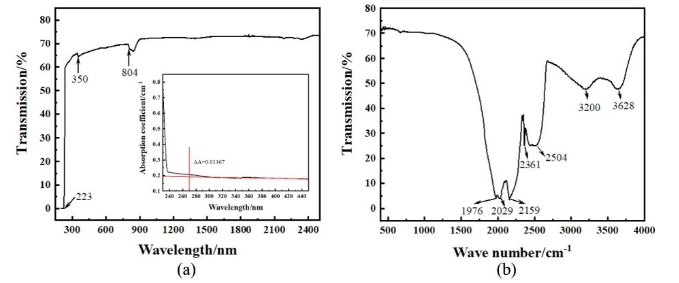

 2英寸單晶金剛石晶圓的紫外-可見光譜圖和傅里葉紅外光譜圖

       上海征世科技股份有限公司

       上海征世科技股份有限公司是一家集研發、生產、銷售為一體的跨國高新技術企業?？茖W(xué)家團隊于2002年開啟了CVD技術研發之路。征世科技擁有專業的研發團隊，持續探索運用創新方法和技術，已申請專利百余項，并通過ISO9001質量管理體系認證。擁有先進的核心生產技術“MPCVD法”，是全球?qū)崿F(xiàn)直接生長高品質CVD鉆石的領軍企業。

       征世科技深耕MPCVD法，擁有國際領先的研發生產能力。征世科技的CVD鉆石高凈高色、更大克拉，純自然生長，無需改色處理。廣泛應用于珠寶首飾及工業散熱、半導體、高端電子、汽車自動駕駛等科技領域。
