1．前言
　　
　　碳纖維增強復合材料（簡稱CFRP）具有比強度高、比模量高、減振性好等優點，在航空航天領域得到了廣泛應用，在汽車、醫療器械、體育器械等行業的應用也日益增多。隨著CFRP應用領域的擴大，解決CFRP的高精度、高效加工問題也日益迫切。為此，筆者開發了一種新型孔加工刀具——電鍍金剛石復合鉆，可有效解決普通麻花鉆加工CFRP時出現的分層和劈裂問題，并可使鉆頭壽命顯著提高。
　　
　　2．CFRP鉆孔缺陷及改進措施
　　
　　一般情況下，在CFRP板材上鉆孔加工時，容易產生分層、劈裂、燒傷等缺陷，其中尤以分層、劈裂對加工質量影響最大。據介紹，在AV-8B飛機的制造中，由于CFRP鉆孔分層、劈裂導致的零件不合格率占全機CFRP零件不合格率的60％以上［1］。
　　出現分層、劈裂現象的主要原因為：（1）CFRP疊層板由碳纖維層鋪疊而成，層與層之間用樹脂粘結。由于CFRP是一種各向異性材料，其機械性能在不同方向各不相同，材料沿纖維鋪層方向強度較高，而垂直于纖維鋪層方向的強度則取決于樹脂粘結強度，一般情況下，層間結合強度僅為纖維方向強度的2．2％。（2）鉆孔加工時，存在垂直于纖維鋪層方向的軸向力Fz，從而在疊層板內產生正應力，當切削力產生的正應力超過樹脂結合強度，則會出現樹脂斷裂、纖維層分層或劈裂等現象，軸向力越大，分層、劈裂現象越嚴重。
　　因此，解決分層、劈裂問題的一個有效途徑是減小鉆削軸向力。在鉆削加工中，軸向力主要受鉆削參數、刀具材料和鉆型等因素影響。
　　在研制電鍍金剛石復合鉆時，為提高鉆削效率和刀具壽命，選擇了適宜的刀具材料，設計了新型鉆頭結構，并綜合考慮了鉆削參數對加工表面質量的影響。
　　
　　3．電鍍金剛石復合鉆
　　
　　圖1所示為新研制的電鍍金剛石復合鉆。鉆頭基體材料為45鋼，直徑7．8mm（工件孔徑8．0mm），鉆頭錐頂角50°，鉆頭錐體部分鍍有粒度為80＃的金剛石，錐體部分開有兩條對稱螺旋狀的分屑槽，起容屑、排屑作用，可避免切屑堵塞、燒傷工件。復合鉆的前部有一導孔鉆（材料為Y330），其直徑約為加工孔徑的1／3，外伸長度可根據CFRP板材的厚度加以調整。導孔鉆起預鉆孔作用，以避免鉆芯處因切削速度為零而導致切削條件惡化。小直徑導孔鉆也會產生微小切削缺陷，但由于其直徑范圍小于最終孔徑，可在金剛石鉆頭鉆削過程中被切除。

　　1．定位螺栓　2．鉆頭基體　3．分屑槽4．金剛石鉆頭　5．導孔鉆
　　
　　圖1　電鍍金剛石復合鉆（照片）
　　
　　金剛石刀具具有刀尖鋒利、多刃切削、耐磨性優異等優點，因此十分適宜于難加工材料的切削加工。如前所述，造成CFRP鉆削時分層、劈裂的主要原因是鉆削軸向力在加工表面形成的正應力超過了CFRP的層間結合強度。由于金剛石鉆頭鉆削時為多刃切削，軸向力被分散，加工表面所受正應力也顯著下降。此外，由于鉆尖鋒利，鉆削時CFRP纖維斷裂變形小，從而減輕了分層、劈裂程度。
　　設計金剛石鉆頭時要注意以下幾點：
　　（1）基體錐頂角宜選用50°～60°。如頂角太小，鉆削時間將延長，工件易燒傷；如頂角過大，則鉆削軸向力增大，工件易分層、劈裂。
　?。?）導孔鉆直徑不宜過大，一般取工件孔徑的1／3。直徑太大將加重分層和劈裂。
　　（3）應根據工件的加工要求選擇金剛砂粒度。粒度粗，生產率高，刀具壽命長，切屑不易堵塞，但表面粗糙度較大；粒度細，則相反。
　　
　　4．鉆削試驗
　　
　　試驗用機床為W62X型萬能銑床。試驗時，將手風鉆固定在銑床立銑頭上，由銑床工作臺提供進給運動，風鉆作旋轉運動。
　　試驗參數：n＝12000r／min，f＝0．005mm／r。
　　試驗用鉆頭：1＃：直徑8mm電鍍金剛石復合鉆頭；2＃：直徑8mm普通硬質合金鉆頭。
　　用1＃鉆頭和2＃鉆頭在上述條件下鉆削厚度為4mm的CFRP板。鉆削過程中的軸向力Fz和扭矩M如表1所示。加工后的孔壁表面斷面金相顯微照片見圖2。

（a）金剛石復合鉆頭

（b）普通硬質合金鉆頭

　　圖2　孔壁金相顯微照片
　　
　　由上表可看出，用電鍍金剛石復合鉆頭鉆削CFRP時，軸向力和扭矩均較小，分別約為普通硬質合金鉆頭的30％和70％，因此孔加工質量明顯提高。從圖2可以看出，用1＃鉆頭加工的工件表面無分層、劈裂現象，而2＃鉆頭加工的工件表面則有明顯的分層、劈裂現象。圖3為已加工孔入口出口處的照片。鉆削試驗結果表明，在高速、低進給的切削條件下，用電鍍金剛石復合鉆頭鉆削CFRP板材可獲得非常理想的加工表面。

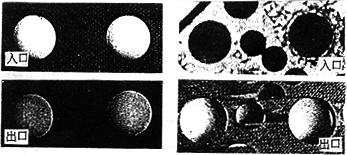

　?。╝）金剛石復合鉆頭　　（b）普通硬質合金鉆

　　圖3　加工后孔入口出口處照片
　　
　　5．結論
　　
　　電鍍金剛石復合鉆頭是一種新型孔加工刀具，與其它類型的金剛石刀具相比，其制造工藝簡單，刀具成本低；由于具有刀尖鋒利、多刃切削等優點，該鉆頭在高速、低進給條件下鉆削CFRP板材時，基本無分層、劈裂現象，可明顯提高生產率。
