摘要：論述了影響超精密車削表面粗糙度的幾種主要因素，詳細分析了刀具幾何形狀、最小切削厚度、不規則的金屬變形、切削用量、振動等因素對加工表面粗糙度的影響，為超精密車削加工表面質量的控制提供了依據。
　　
　　超精密切削的主要目的是要切下一層極薄的金屬層，與普通切削相比，刀具前刀面參與切削部分面積減小，而刀刃附近區域卻要承擔大部分的切削工作，這對所選擇的刀具材料提出了更高的要求。另外，背吃刀量從幾微米減小到一微米以下時，車刀的尖端會受到很大的應力作用，從而在單位面積上會產生很大的熱量，使刀具尖端局部區域達到極高的溫度。切削時采用的背吃刀量越小，就越要求使用的刀具耐熱性能高、耐磨性強和硬度高，而金剛石刀具恰恰能夠滿足上述要求。因此，金剛石刀具被普遍認為是超精密加工最為理想的刀具。在超精密加工中，刀具的幾何形狀、振動、刀具的磨損、機床的幾何運動精度和工件材料的變形等因素對超精密車削表面粗糙度具有顯著的影響。

圖1理想狀態下形成的表面微觀形貌


圖2超精密車削模型

　　圖2超精密車削模型
　　1 刀具幾何形狀對表面粗糙度的影響
　　刀具的切削部分包括：前刀面、后刀面、刀具的圓弧半徑及刃口半徑等要素，各種要素的不同組合形成不同的切削形態。在切削過程中，刀具切削部分的形態直接影響著切削過程的穩定性和表面質量。理想狀態下，采用圓弧刃金剛石刀具進行超精密車削加工軟金屬時，在工件加工表面形成輪廓峰和輪廓谷，它們之間的距離，被稱為理論粗糙度(見圖1)，其大小等于f2/8R(f為進給量，R為刀具圓弧半徑)。
　　超精密車削模型如圖2所示，在超精密切削塑性金屬時，主切削刃和前刀面的主要任務是去除金屬，切削層在前刀面的擠壓作用下發生剪切滑移和塑性變形，然后形成切屑沿前刀面流出。前刀面的形狀直接影響塑性變形的程度、切屑的卷曲形式和切屑刀具之間的摩擦特性，并直接對切削力、切削溫度、切屑的折斷方式和加工表面質量造成顯著影響。主切削刃是前刀面和后刀面的交線。實際上前刀面和后刀面的交線不可能為理想直線，而是一微觀交接的曲線。該曲線的形狀可以近似用與其在不同位置的法平面相交成交線的平均曲率半徑來反映，稱其為刃口半徑r。切削時刃前區的應力狀態十分復雜，應力集中造成金屬中位錯集中，導致金屬產生塑性變形和滑移分離，一部分金屬成為切屑沿前刀面流出，另一部分金屬經后刀面熨壓留在已加工表面。因?yàn)閮刹糠纸饘龠\(yùn)動方向不同，必然使刀具刃口前金屬呈拉伸狀態，拉應力使刃前區金屬的抗剪能力下降，在刀刃的直接作用下，金屬產生滑移分離。刃口半徑越小，應力越集中，變形越容易，切削力越小，加工表面質量越好。也就是說刃口半徑對切削過程有較大影響，同時對切削力、切削溫度和切屑變形系數都有不同程度的影響。因此，提高刀具的鋒銳程度，可減小刀具對金屬的擠壓力，使金屬的變形程度降低，減緩金屬的冷作硬化，有助于提高切削過程的穩定性，改善加工表面質量和延長刀具的使用壽命。
　　另外，切削層金屬被通過分流點O且平行于已加工表面的分流線分為兩部分，分流線以上的材料沿前刀面流出，分流線以下的塑性變形層被O點以下的刀刃熨壓后成為已加工表面。經過熨壓以后，刀刃下方的材料產生嚴重的壓縮變形，對已加工表面質量產生直接影響。
　　2 最小切削厚度對表面粗糙度的影響
　　除了機床本身的性能以外，使用刀具切削刃有效地切除工件材料時，最小切削厚度(MTC)的可控性和重復性是影響加工精度的主要因素。MTC 不僅可以反映切削刃的納米級微觀結構，還可以反映出刀具和工件材料之間的相互作用狀態。最小切削厚度被定義為能夠從工件材料上有效地去除金屬的最小厚度。切削厚度越小，工件材料抵抗塑性變形的能力越強，刀具和材料原子之間的相互作用力越弱。當金剛石刀具刃口半徑為幾個納米的特定切削環境下，最終可達到的加工精度與最小切削厚度為同一個數量級。日本學者在高穩定的機床上使用特制的金剛石刀具切削單晶銅，獲得了非常微細的切屑，并使最小切削厚度可以達到$%&。最小切削厚度這個變量隨著刀具的幾何形狀和切削條件的不同而變化。美國和日本有關專家通過實驗研究發現：金剛石刀具的刃口半徑r對最小切削厚度有顯著的影響，當車削鋁合金的時候，最小切削厚度大約為所采用刀具刃口半徑的0.3～0.6 倍，這個比值隨著被加工材料和切削條件(如進給量和刀具的圓弧半徑)的不同而略有差異。
　　3 金屬變形對表面粗糙度的影響
　　金屬切削加工過程非常復雜，加工后形成的表面粗糙度與工件的材料、刀具的幾何形狀、潤滑方法以及選用的切削深度密切相關。剪切、滑移和斷裂被認為是影響切屑形成的幾個主要因素。超精密切削時只要有切屑產生，就可以把該過程模型化為材料沿著與水平面傾斜一定角度的平面被刀具剪切的過程，在已加工表面上形成的峰、谷高度隨刀具刃口鋒銳輪廓的變化而變化。

圖3 切屑發生的變形示意圖

　　最小切削厚度的存在使小于一定切削深度的工件材料不能被切除。圖3中所示的Xc值通常大于進給量的一半，所以不完整切屑的形成只能使表面粗糙度的值增加。對已加工表面粗糙度進行測量時我們往往會發現一種奇怪的現象，表面粗糙度的測量值有時很小，什么原因造成的呢?我們可用材料變形的觀點對這個問題作出合理解釋。
　　圖3中陰影所示部分為在加工表面上殘留的區域，有關文獻把它命名為spanzipfel(殘留區)。虛線表示理想條件下材料去除形成切屑的邊界形狀，磨損的刀具進給時對被加工金屬產生擠壓磨光作用，使金屬產生塑性變形，最終導致殘留區的左邊界線發生偏斜，左邊界線由虛線1的位置變到實線2的位置：另外，用刀具切削金屬時在已加工表面將產生彈性恢復變形，使加工表面的形狀由虛線3的位置變?yōu)閷?shí)線4的位置，導致殘留區高度的降低、表面粗糙度值相應減小。其中殘留區的高低主要取決于所使用刀具的刃口半徑的大小。刀具刃口半徑不同產生的彈性恢復變形不同，其對應關系如下式所示。

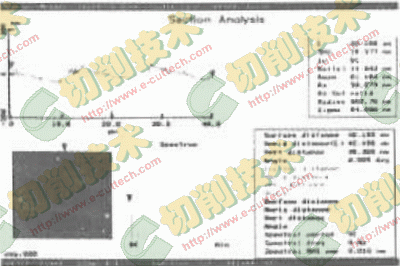

圖4 加工表面微觀形貌的AFM照片

　　式(1)中S為材料恢復變形的高度，r為金剛石刀具的刃口半徑，K為常數，H為材料的硬度，E為材料的彈性模量。由此可見：金屬材料彈性恢復變形量的大小隨著工件材料而變化，且工件表面彈性恢復變形量與刃口半徑呈線性關系。加工同一種材料，采用刀具的刃口半徑較小時，加工表面產生的彈性恢復變形較?。寒?dāng)?shù)毒呷锌诎霃捷^大時，在加工表面會產生較大的恢復彈性變形，從而降低了在已加工表面形成的峰谷之間的高度。因此，工件材料的彈性恢復變形和塑性變形，也有可能使已加工表面粗糙度值變小，這也是刀具磨損時卻能加工出粗糙度值較小表面的主要原因。由測量得到的圖4AFM照片也可以明顯看出：金屬的變形對表面形貌有顯著的影響。
　　另外，工件材料對金剛石車削加工表面粗糙度有顯著的影響，在一般車削加工中經常忽略材料晶體微觀結構的影響，而金剛石車削中材料對表面粗糙度的影響卻不容忽視。例如：某種材料的彈性模量主要依賴于單晶體的晶向，雖然銅、鋁同樣是軟金屬，但它們的硬度卻有較大差異。在同樣條件下切削上述兩種金屬時，切削狀態不同，產生切削力的大小也會有所不同。另外，被加工材料的純度、材質是否均勻以及晶體的晶向各異性都會對加工表面質量產生重要影響。
　　4 切削用量對表面粗糙度的影響
　　筆者通過采用回歸分析方法在大量的試驗和觀察中尋找隱藏在隨機性后面的統計規律性，根據實驗?zāi)康暮蛿?shù)據分析來選擇實驗點，使得在每個實驗點上獲得的數據含有大量的信息，在113m/min≤V≤314m/min，1.8µm/r≤f≤5.0µm/r，1.50µm≤ap≤6.00µm的條件下，建立了如公式(2)所示的金剛石車刀車削鋁合金表面粗糙度的預測模型，(V：切削速度，f：進給量，ap：背吃刀量)，從中可以看出各種切削參數對表面粗糙度值的影響。Ra=13.635V-0.1025f0.5123ap-0.0382 (2)
　　
　　在上述的條件下，從預測模型可反映出：隨著切削速度的增加，表面粗糙度值略微減小，這種變化主要受機床動態特性的影響。
　　當f=5.0µm/r，ap=6.00µm時，利用模型作出如圖5所示的切削速度與表面粗糙度對應關系曲線，從中也可看到切削速度變化時，表面粗糙度的變化范圍僅為2nm左右，因此說切削速度對表面粗糙度基本無影響。金剛石車削銅合金時也能夠得到同樣的結論。

圖5 切削速度和表面粗糙度對應關系曲線

　圖6 背吃刀量和表面粗糙度對應關系曲線

　圖7 進給量和表面粗糙度對應關系曲線

　　車削鋁合金時，背吃刀量對加工表面粗糙度的影響也不顯著，當切削速度為314m/min、進給量為5µm/r時，利用模型作出如圖6所示的背吃刀量與表面粗糙度對應關系曲線，從中可看到背吃刀量小于6µm時，對加工表面粗糙度基本無影響。
　　當切削速度為314m/min、背吃刀量為6µm時，利用模型作出如圖7所示的進給量與表面粗糙度對應關系曲線，從中可知小進給量可得到小的表面粗糙度值。但是由于最小切削厚度的存在，實測的表面粗糙度值往往要比理論粗糙度值大幾倍。
　　5 振動對表面粗糙度的影響
　　盡管超精密車床具有很高的剛度，但振動仍然是影響表面粗糙度的主要因素之一。超精密機床通常都有很高的固有頻率，在超精密加工過程中，實際的工藝系統是一個非常復雜的振動系統，系統中的振動使工件與刀具之間的相對位置發生了微幅變動，最終使工件表面粗糙度增大、表面質量降低。有關學者通過研究發現：機床主軸的振動、導軌的振動以及刀具的振動都具有高頻率、小振幅的特征，積屑瘤、外界干擾、機床剛性不足以及高速旋轉部件不平衡也會引起切削振動，最終導致加工表面微觀特征的改變。
　　另外，切削系統中的動態效應對振動也有顯著的影響。因此，必須采取必要的預防措施來減小或防止振動對超精密加工表面質量的影響。
　　6 結束語
　　本文對影響超精密車削表面粗糙度的幾種主要因素進行了分析研究，指出刀具幾何形狀、最小切削厚度、不規則的金屬變形、切削用量、振動等因素對表面粗糙度具有顯著影響。本文所研究的內容對改進加工方法，研究表面幾何特性與使用性能的關系，超精密車削加工中表面粗糙度變化趨勢的正確識別，以及提高加工表面的質量和產品性能都具有重要的意義。
