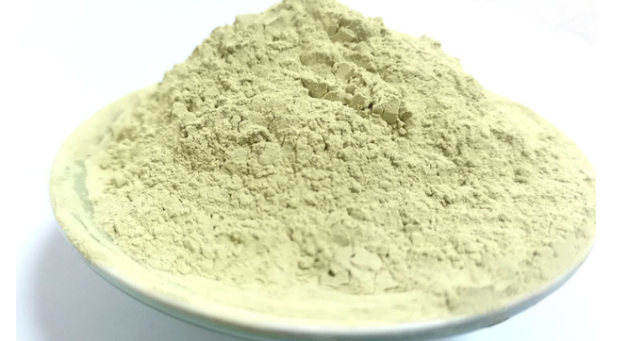

隨著現(xiàn)代先進電子制造技術(shù)的發(fā)展，要求對單晶硅片、集成電路板、計算機硬盤盤片等電子產(chǎn)品的加工過程保持高純凈度，避免引入可能導(dǎo)致產(chǎn)品電學(xué)性能發(fā)生輕微變化的微量雜質(zhì)，因此制造高純凈度產(chǎn)品的研磨拋光產(chǎn)品要求高純的金剛石微粉作為原料。

       前幾天我們介紹了金剛石微粉的粗提純工藝，并經(jīng)過分選后，由于前期粗提純的不徹底、分級過程中分散劑的加入以及其他過程污染的存在，顯然是不能滿足高純微粉的要求，所以完成分級的微粉產(chǎn)品還需要進行再一次的精提純，具體原理和操作方法與粗提純相同，提純工藝的確定主要取決于產(chǎn)品本身的狀況及市場對產(chǎn)品的要求。

       完成粗提純分級的金剛石微粉產(chǎn)品，產(chǎn)品中仍會存在諸如金屬元素、硅酸鹽和石墨等少量雜質(zhì)。根據(jù)雜質(zhì)種類不同，可以選用不同的工藝分別去除。常規(guī)方法為使用高氯酸去除金屬雜質(zhì)和殘存石墨，使用氫氟酸法去除硅酸鹽，經(jīng)過精提純處理的產(chǎn)品一般都能夠滿足絕大部分客戶的需求。

       大概操作步驟

       將靜壓合成或爆轟合成的經(jīng)過粗提純處理的金剛石微粉原料依次放入硝酸、高氯酸、氫氟酸等酸中，加熱至酸沸騰，并保持?jǐn)?shù)個小時，以溶解出金剛石表面所吸附的各種雜質(zhì)，再用高純水漂洗去除殘留的酸及各種雜質(zhì)，干燥后即為高純度的金剛石微粉。

       除雜過程中需要注意的是，高氯酸是一種強氧化劑，加熱后能使石墨緩慢地氧化（需要注意，高氯酸只有高溫下才能與石墨反應(yīng)，常溫下72%高氯酸不足以氧化石墨），把已除去金屬觸媒和大量石墨的物料置于燒杯中，倒入高氯酸，有時加入少量的催化劑，加熱溶液后開始反應(yīng)，隨著反應(yīng)的進行，溶液的顏色由黑灰色-綠色-棕色-桔紅色，當(dāng)溶液呈桔紅色時，石墨已全部除完，可以從電熱板上取下，冷卻至室溫，倒出上層液體，再加高純水洗滌，直到中性然后烘干。

       高氯酸除去石墨的過程，反應(yīng)劇烈，時刻注意不可溢出，有時為了加快反應(yīng)速度，可在高氯酸中添加適量的硫酸。

       然而，在實踐中用高氯酸去除石墨成本較高，又污染空氣，故用高氯酸提純金剛石處理石墨工藝大都被搖床，淘洗盤或硫酸和硝酸的混酸處理代替。高氯酸處理金剛石僅用在高純度金剛石和細(xì)粒度金剛石以及處理后作燒結(jié)用多晶金剛石的原料時才使用。

       酸處理過程中所用的硝酸、高氯酸，氫氟酸均為分析純或分析純級別以上試劑，處理過程中所使用的反應(yīng)器皿具有耐強酸腐蝕、耐高溫，且不溶出相關(guān)金屬或非金屬雜質(zhì)的特征。針對部分客戶的特殊要求，還可以選擇再次王水處理去除金屬元素，或者也可利用高溫堿處理的辦法對硅酸鹽進行深度處理。

       為確保處理后產(chǎn)品的純凈度，各種精提純工藝應(yīng)注意工序安排的先后順序。由于后處理中去金屬工序一般使用耐高溫的玻璃容器，容易因為持續(xù)攪拌磨損引起硅元素超標(biāo)，同時去硅酸鹽工序使用的化學(xué)試劑對玻璃容器會有腐蝕，因此一般安排先進行去金屬處理，再進行去硅酸鹽處理以避免工序間可能存在的交叉污染；同時要求嚴(yán)格控制本階段漂洗用水的品質(zhì)，以免造成二次污染。

       提純的整個過程由于有一定危險性，所以操作要領(lǐng)一定要規(guī)范，需要專業(yè)人員精細(xì)操作。
