豪特曼高精密數控自動無心磨床FX-12CNC
一、 技術參數：
項目 | 單位 | 機型FX-12CNC-4 |
標準機型加工范圍(直徑) | mm | 0.5-40 |
研磨輪尺寸(外徑*寬*內徑) | mm | Φ305*150*Φ120 |
調整輪尺寸(外徑*寬*內徑) | mm | Φ205*150*Φ90 |
研磨輪轉速 | RPM | 1950 |
砂輪最高線速度 | m/s | 35 |
進給速度 | mm/min | 8000 |
調整輪轉速 | RPM | 0-350無極 |
研磨輪驅動馬達 | KW | 5.5 |
調整輪伺服馬達 | KW | 2.0 |
自動修砂伺服馬達 | KW | 1.5 |
油壓泵驅動馬達 | KW | 0.75 |
冷卻泵驅動馬達 | KW | 0.125 |
調整輪進刀精度 | mm | 0.001 |
調整輪微調手輪 | mm | 0.1/轉 0.001/刻度 |
進刀最小精度 | mm | 0.001 |
定位精度 | mm | ≤0.003 |
重復定位精度 | mm | ≤0.002 |
主軸跳動精度 | mm | ≤0.002 |
粗糙度 | um | Ra0.2 |
加工精度 | mm | 0.002 |
調整輪傾斜角度 | 度 | +6°～-5° |
調整輪回轉角度 | 度 | ±5° |
機械尺寸 | mm | 1800×1400×1450 |
裝箱尺寸 | mm | 2350×1650×1770 |
機械重量 | KG | 2000 |
裝箱重量 | KG | 2300 |

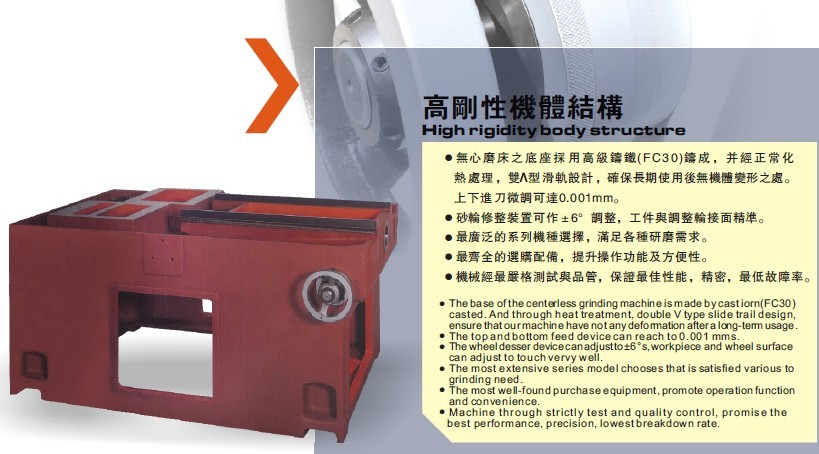

二\主要功能說明
1﹑修砂系統：

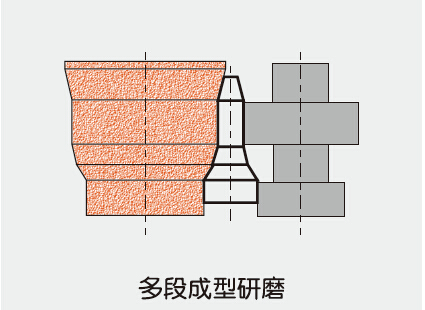

采用十字結構兩軸伺服自動修砂系統，通過數控系統實現兩軸聯動插補修砂，對帶錐度、弧度工件實現成型切入式磨削。修砂裝置采用燕尾槽純手工鏟花結構，保障修整裝置的精度和穩定性。
2、 主軸循環油系統
主軸自動潤滑循環油(高級錠子油10#)與油壓修整裝置為同一油泵，分體式油箱，清洗換油方便，主軸循環油經兩個濾油裝置過濾并裝有壓力控制器，確保主軸壽命。
3、 自動上下料系統（選配）
根據客戶的工件要求，可以配置龍門架式自動上下料機械手，通過排齒式或振動盤把工件送至定料位置，由龍門架配置的自動夾手夾料，吊放至托板上，由后定位裝置實現定位。磨削完畢后，由收料夾手自動夾料，放入傳送帶并自動滾到收料箱，可實現全自動化磨削。
三\設備主要配置：標準附件
<td width="142" style="border-top: non
序號 | 項目名稱 | 產地 | 廠牌/型號 | 數量 |
1 | 數控系統 | 德國 | 西門子 | 1套 |
2 | 砂輪/導輪主軸 | 臺灣 | 健倡 | 2支 |
3 | 砂輪電機 | 臺灣 | 東元 | 1組 |
4 | 伺服電機 | 德國 | 西門子 | 3組 |
5 | 滾珠絲桿 | 日本 | THK | 3根 |
6 | 標配砂輪 | 上海 | 美國/諾頓 | 1塊 |
7 | 標配導輪 | 臺灣 | 嘉寶 | 1塊 |
8 | 液壓工作站（油箱及油泵，油泵電機） | 臺灣 | OMAX | 一組 |
9 | 鉆石修刀筆 | 臺灣 | 臺灣嘉寶 | 2支 |
10 | 水箱及水泵 | 臺灣 | BAOYUAN | 1套 |
11 | 電路系統 | 日本 | 日本富士 | 1套 |
12 | 工作燈 |
