豪特曼高精密數控內圓磨床IG150
一\ 技術規格：
序號 | 項目 | 單位 | 機型：IG150 |
1 | 加工 能力 | 可磨削內孔徑范圍 | mm | Φ6～150 |
2 | 研磨孔最長深度 | mm | 150 |
3 | 工作最大外輪廓直徑 | mm | 220 |
4 | 床面上旋徑 | mm | 380 |
5 | 可安裝卡盤規格 | mm | 6″手動/液壓卡盤 |
6 | 工作臺之最大行程 | mm | 540 |
7 | 工作頭 主軸 | 工作頭座旋轉角度 | Deg | 前2°后15° |
8 | 工作頭主軸轉速 | RPM | 50-1500 |
9 | 主軸結構形式 |
| 套筒式軸承式主軸 |
10 | 主軸錐孔規格 |
| MT-5 |
11 | 主軸驅動方式 |
| 伺服電機 |
12 | X軸 （工件主軸） | X軸進給行程 | mm | 410 |
13 | X軸進給速度 | mm /min | 0-10000 |
14 | X軸進給最小分辨率 | mm | 0.001 |
15 | Z軸 （工作臺） | Z軸進給行程 | mm | 540 |
16 | Z軸進給速度 | mm /min | 0-10000 |
17 | Z軸進給最小分辨率 | mm | 0.001 |
18 | 電機 參數 | 砂輪主軸（機械主軸） | KW | 1.5 |
19 | 電主軸（選配） | KW | 5 （匹配轉速） |
20 | 砂輪轉速 | RPM | 10000~50000可選 |
21 | X軸進給伺服電機 | KW | 2.2 |
22 | Z軸進給伺服電機 | KW | 2.2 |
23 | 工作頭伺服電機 | KW | 1.5 |
24 | 冷卻水泵電機 | KW | 0.37 |
25 | 潤滑油注油器電機 | KW | 0.018*2 |
26 | 其它 | 機床尺寸（長*寬*高） | mm | 2400*1930*1790 |
27 | 機器重量 | KG | 3500 |
二\設備主要配件特性
1、 砂輪主軸

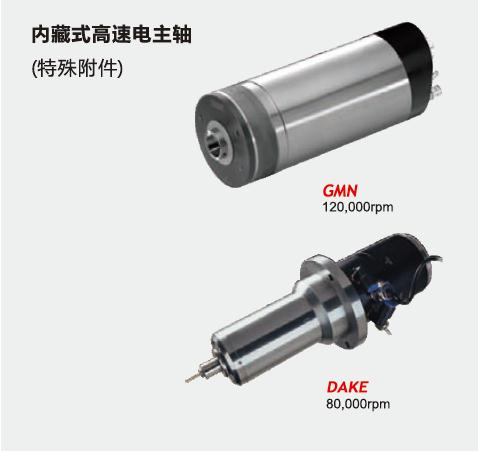

砂輪主軸選用FAG高精密主軸軸承套筒式結構，無需單獨潤滑，維護簡單，免除了金屬對金屬的接觸，砂輪主軸具有高剛性及高精度的特性，可獲得近乎永久的使用壽命。針對特殊工件研磨，可選配電主軸，具備增加線速度之功能。
2、 數控系統

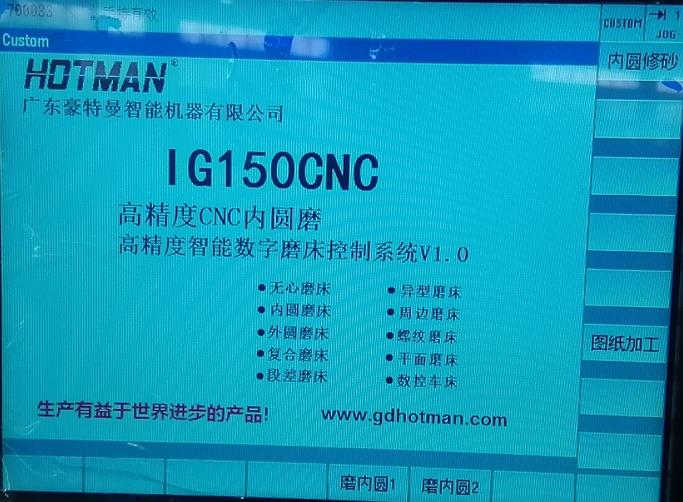

采用德國西門子828D數控系統，經過二次開發，中文傻瓜操作界面，配以西門子高性能伺服電機，使設備數控系統和傳動系統有較好的兼容性，同時具備自動修砂和自動補償功能，保障了進刀和磨削的穩定性和精度。
3\豪特曼售后服務體系完善,在廣東和河南建有生產基地,在全國主要工業城市建有10多個辦事處.
