一、 豪特曼多臺階數控全自動段差磨床 H3規格參數：
編號 | 項目 | 單位 | 機型： H3 |
1 | 裝夾工件直徑范圍 | mm | 0.5-20 |
2 | 磨削工件直徑范圍 | mm | 0.05－20 |
3 | 裝夾/磨削工件最大長度 | mm | 300/200 |
4 | 控制系統(CNC-4軸) |
| ANCA－X/Y/Z/Z1 |
5 | 送收料站系統（CNC-3軸） |
| ANCA－U/V/W |
6 | 粗磨 | 砂輪尺寸（直徑×寬度×孔徑） | mm | 250×20×31.75 |
7 | 砂輪轉速 | rpm | 0~8500（電主軸） |
8 | 砂輪最大線速度 | m/s | 90 |
9 | 砂輪主軸馬達 | KW | 8.5/20 |
10 | 精磨 | 砂輪尺寸（直徑×寬度×孔徑） | mm | 150×20×31.75 |
11 | 砂輪轉速（電主軸） | rpm | 0~12000(電主軸) |
12 | 砂輪最大線速度 | m/s | 90 |
13 | 砂輪主軸馬達 | KW | 5.0 |
14 | X/Y/Z/Z1軸最小進給量 | mm | 0.001 |
15 | Y軸行程 | mm | 20 |
16 | Z軸行程 | mm | 380 |
17 | X軸行程 | mm | 80 |
18 | Z1軸行程 | mm | 55 |
19 | X/Y/Z/Z1軸伺服馬達 | KW | 2.0 |
20 | 工作頭主軸臺馬達 | KW | 1.0 |
21 | 工作頭主軸轉速 | rpm | 0－2000 |
22 | 高壓油泵 | KW | 0.25 |
23 | 工作頭主軸旋轉方式 |
| 固定 |
24 | 保障長度定位方式 |
| 前定位 |
25 | 機械手U/V/W軸伺服馬達 | KW | 1.0 |
26 | 研削夜箱 | mm | 300*300*1000 |
27 | 毛重（大約） | Kg | 5000 |
28 | 外形尺寸（長×寬×高） | mm | 2450*1980*2000 |
二、 設備描述：
1、 本體及構件采用米漢納高級鑄鐵FC-30鑄成，經人工正?；療崽幚恚俳?jīng)過自然時效處理。構件加工采用YASDA，MITSUI SEIKI，TOSHIBA ，ELB等世界一流設備一次裝夾加工，精密尺寸可達微米級，確保設備基礎構件高精度。

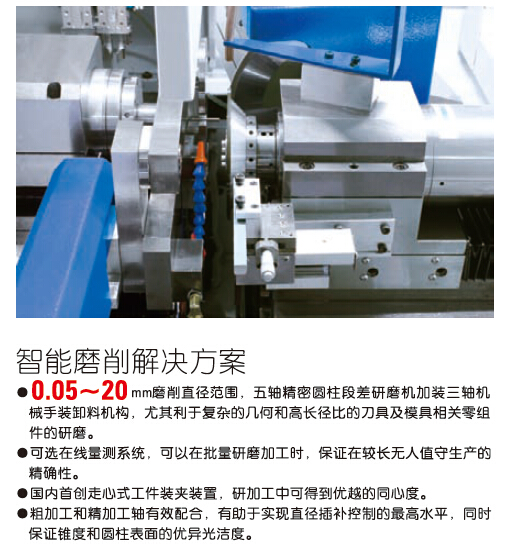

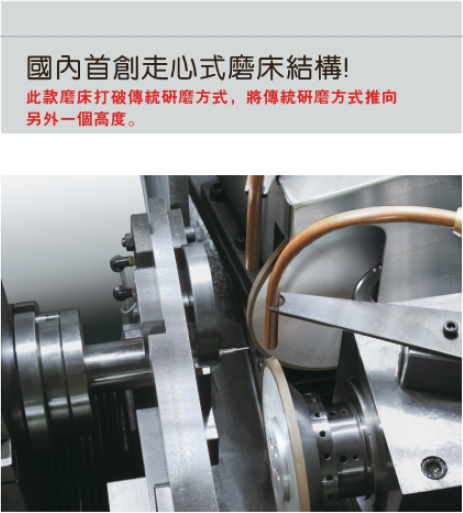

2、 國內首創的走心式磨床結構，使得砂輪加工擺脫從外圓面磨削量小，效率低的問題。以端面作為粗加工初始面，加工量大，加工效率高，同時針對小直徑段差工件更俱優勢。
3、采用豪特曼聯合研發的中文二次開發高度自動化磨削系統，可自由移動并重新排列按鈕和圖標，無需編程即可實現多臺階復雜段差工件的創作界面，性能卓越的互動式觸屏技術，輕松實現更高級的手勢指令。
4、 精密線型導軌及精密滾珠絲桿持續不斷地受到自動潤滑系統的潤滑，確保更長使用壽命，及能長期保持最佳精度。冷卻和潤滑系統皆與機體分開，消除振動并且有利散熱。

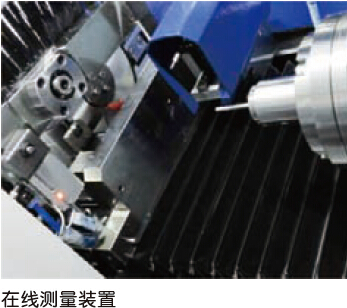

5、 砂輪主軸選用高精密電主軸，主軸通過內部油冷卻保持恒溫，并加裝可調速裝置，砂輪最高線速度可達90m/S，針對不同直徑工件，加工方便快捷，保證效率，配置馬波斯或基恩士端面量?jī)x，保障各段差長度準確。

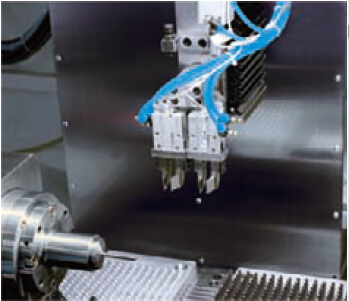

6、自動上下料機械手為3個ANCA伺服馬達的動力供給，通過精密線軌以及ANCA控制系統的結合，在送收料過程中，可以高效、精準、便捷的完成整個送收料工作過程。
