豪特曼外圓內圓端面復合一體數控磨床CG45型.
一、 技術規格：
項 目 | 單 位 | 機型：CG45 |
| 磨削最大外徑 | mm | Φ400 |
| 磨削外徑長度 | mm | 200 |
| 外圓砂輪尺寸 | mm | Φ405*32-60*127 |
加工能力 | 磨削內徑范圍 | mm | Φ6-200 |
磨削內徑深度 | mm | 200 |
工件最大長度 | mm | 260 |

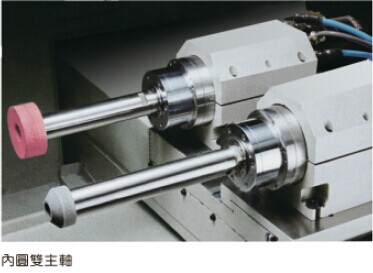

內孔砂輪主軸轉速 | rpm | 20000/40000(電主軸) |
砂輪修整 | mm | 自動型 |
數控系統 | 套 | 西門子 |
| 砂輪主軸中心到地面高度 | mm | 1150 |
工作 頭架 | 主軸轉速 | rpm | 0-1000 |
X軸最快進給速度 | mm/min | 10000 |
X軸最小進給單位 | mm | 0.001 |
| 工作頭旋轉角度 | Deg | +15~-5手動 |
工作臺 | Z軸快速移動速度 | mm/min | 18000 |
Z軸最小進給量 | mm | 0.001 |
最大移動行程 | mm | 250 |
馬達 | 外圓砂輪主軸馬達 | KW | 3.75 |
內圓主軸馬達 | KW | 3.0 |
X軸進給馬達（伺服） | KW | 1.5 |
Z軸進給馬達（伺服） | KW | 1.5 |
頭架主軸馬達 | KW | 1.2 |
冷卻水泵馬達 | KW | 0.37 |
潤滑油馬達 | KW | 0.25*2 |
其他 | 冷卻液箱容量 | L | 200 |
機器重量 | Kg | 6500 |
設備尺寸（長*寬*高） | mm | 2300*2200*2000 |
二\ 自動化系統

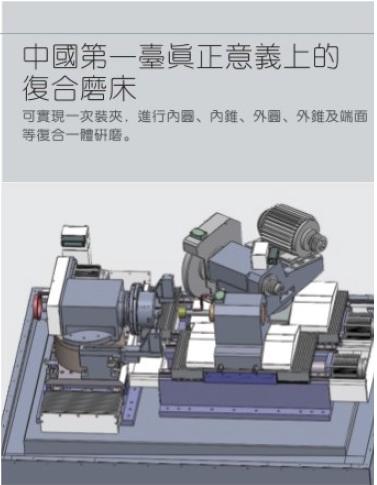

中國首臺一次裝夾，實現內圓、內錐、外圓、外錐及端面復合一體磨削的復合磨床，標準配置為西門子數控系統，并備有眾多選購配件可供選擇，包括工作頭自動旋轉裝置、自動外徑測量裝置、自動端面測量裝置、磁鐵紙帶過濾裝置、油霧收集器等。

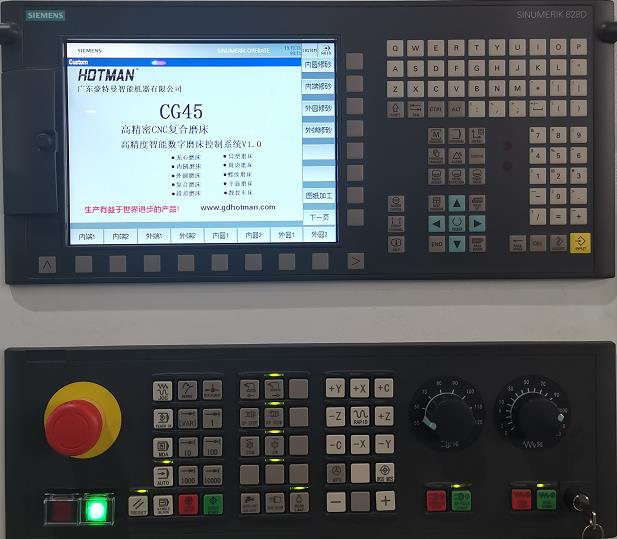

三\智能化西門子二次開發數控系統,傻瓜式操作界面,人機對話,不用編寫復雜程序,簡單輸入即可滿足自動磨削需要.

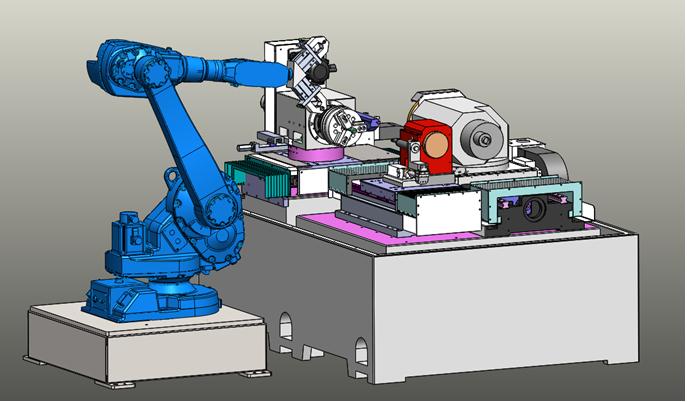

四\根據客戶要求及大批量生產,可配置六軸機器人或珩架式結構,完成自動上下料,也可配置意大利馬波斯等自動在線測量系統,實現在線外圓及端面測量.
五\完善的售后服務,技術培訓：
1、賣方設備到達買方并作終結驗收合格一年內為保固期，正常使用情況下?lián)p壞免費保修(人工和零件均為免費)，保固期后賣方長期為買方提有償服務。
2、賣方免費派技術人員對買方操作人員進行以下內容的培訓： 磨床正常調試，砂輪更換，液壓油路保養，油封布司更換，電器組件的正常維護，磨床操作安全規范，磨床操作基本知識，磨床基本故障判斷等 。
3、買方需要提前安排磨床操作人員，培訓時間為1－3個工作天，由于買方操作人員問題而造成設備無法交接和培訓，責任由買方承擔。如果買方要求延長培訓時間，將根據買方培訓收費標準收取相關費用。
4、賣方技術人員的培訓期間，買方免費提供午餐，其它食宿費用由賣方自行承擔。
5、對于設備故障投訴，賣方在12小時內給出響應并提供解決方案，48小時內可根據設備情況派人到達現場解決問題。
