摘要：本實用新型涉及的是金剛石成型開料刀，旨在于提供一種提高刀具的耐磨性及使用壽命的金剛石成型開料刀，本實用新型依次包括刀柄、過渡圓弧、刀體，位于刀體上的刀片，其中：所述刀片包括切削刃花型加工部分、切削刃修邊部分、切削刃清底部分，所述切削刃花型加工部分位于刀體上，所述切削刃修邊部分與切削刃花型加工部分連接，所述切削刃清底部分位于刀體底部，所述刀體上設有合金位，所述合金位處設有傾斜角，所述刀體端部設有臺階，所述刀片上設有與合金位配合的固定位，刀片上設有定位臺階。
Abstract：
申請人：浙江浪潮精密機械有限公司
Applicant：
地址：310018 浙江省杭州市江干區********(隱藏)
發明(設計)人：夏海甬 夏望臻 任建霞

技術領域

[0001] 本實用新型涉及一種金剛石木工鏤銑刀，具體涉及金剛石成型開料刀
背景技術
[0002] 目前，硬質合金木工刀具因?yàn)槠淞畠r(jià)以及花型多變的特性，一直都是木工刀具行業的主力，但硬質合金木工刀具存在的問題：刀具刀刃易磨損，刀具需多次修磨，修磨后刀具花型易改變，影響成品的加工質量影響，板材易出現毛邊，燒板等現象；刀具使用壽命短，刀具更換頻繁，影響設備的使用率，降低生產率等。

實用新型內容
[0003] 本實用新型的目的為了提供一種提高刀具的耐磨性及使用壽命的金剛石成型開料刀。

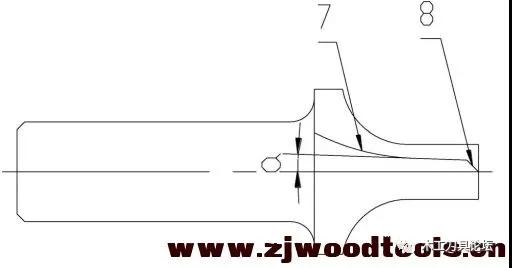

[0004] 為實現本實用新型的目的，本實用新型采用如下技術方案：金剛石成型開料刀，依次包括刀柄、過渡圓弧、刀體，位于刀體上的刀片，其中：所述刀片包括切削刃花型加工部分、切削刃修邊部分、切削刃清底部分，所述切削刃花型加工部分位于刀體上，所述切削刃修邊部分與切削刃花型加工部分連接，所述切削刃清底部分位于刀體底部，所述刀體上設有合金位，所述合金位處設有傾斜角，所述刀體端部設有臺階，所述刀片上設有與合金位配合的固定位，刀片上設有定位臺階，定位臺階能有效用于卡住刀具的位置，保證刀具在定位更為準確，保證刀具的成品尺寸。

[0005] 優選：所述傾斜角度數為2°～7°，提高刀具刀體的強度。
[0006] 優選：所述刀柄和刀體均采用45號鋼材質制成，保證刀具具有良好的強度，通過高頻焊焊接金剛石合金，保證合金不易脫焊；刀片采用金剛石制成，保證刀具具有良好的耐磨性以及超長的刀具使用壽命。
[0007] 優選：所述切削刃花型加工部分的形狀為弧狀或波浪形，切削刃花型加工部分主要用于加工板材的花型部分，能保證板材邊緣具有圓滑的圓弧過渡，使得板材具有更好的觸感以及人體舒適度。
[0008] 優選：所述切削刃修邊部分的形狀為直線形，對板材進行修邊加工，使得板材表面更為平整光滑，去掉了表面拋光打磨的步驟，提高加工效率及成品表面質量。

[0009] 本實用新型的有益效果：刀體上設有合金位，刀片上設有與合金位配合的固定位，可用于刀具切削的排屑以及金剛石合金刀片的焊接，便于刀具切屑的排出防止刀具燒刀，便于刀具的焊接定位，提高焊接效率；刀體端部設有臺階，有效的提高刀具的強度，保證刀具即使在切削刃徑偏小，修邊長度偏長的情況下，刀具的結構強度足夠，減少刀具因?yàn)榍邢骷庸づc高速旋轉導致的斷刀的情況出現，提高刀具使用安全性，提高刀具使用壽命；合金位處設有傾斜角，傾斜角度數為2°～7°，既保證提高刀具刀體的強度，也不影響金剛石合金的焊接面，造成金剛石焊接面積過小的情況發生。
