申請?zhí)?    201721828317.X

申請人:    鄂州紅興超硬材料有限公司

發明人:    汪建國

摘要：

        本實用新型公開了一種金剛石結塊平磨鋸片，包括底片和卡扣，所述底片內側中部固定有內圓片，且內圓片的兩側分布有敲落片，所述內圓片的內側兩端固定有安裝圈，且內圓片的內側連接有副圈，所述卡扣安裝于內圓片的外側四周，所述底片的外側上端鑲嵌有副片，且副片的外側頂端分布有耐磨塊，所述底片的外側四周安裝有主葉片，且主葉片的右側連接有副葉片，所述底片的外側底端鑲嵌有保護墊，且保護墊的外側固定有凸點。該金剛石結塊平磨鋸片設置副片，副片和底片之間為可拆卸裝置，能夠當耐磨塊磨損嚴重時，能夠通過旋轉底片將副片取出更換，無需將整個平磨鋸片全部更換，相對減少生產成本。

主權利要求：

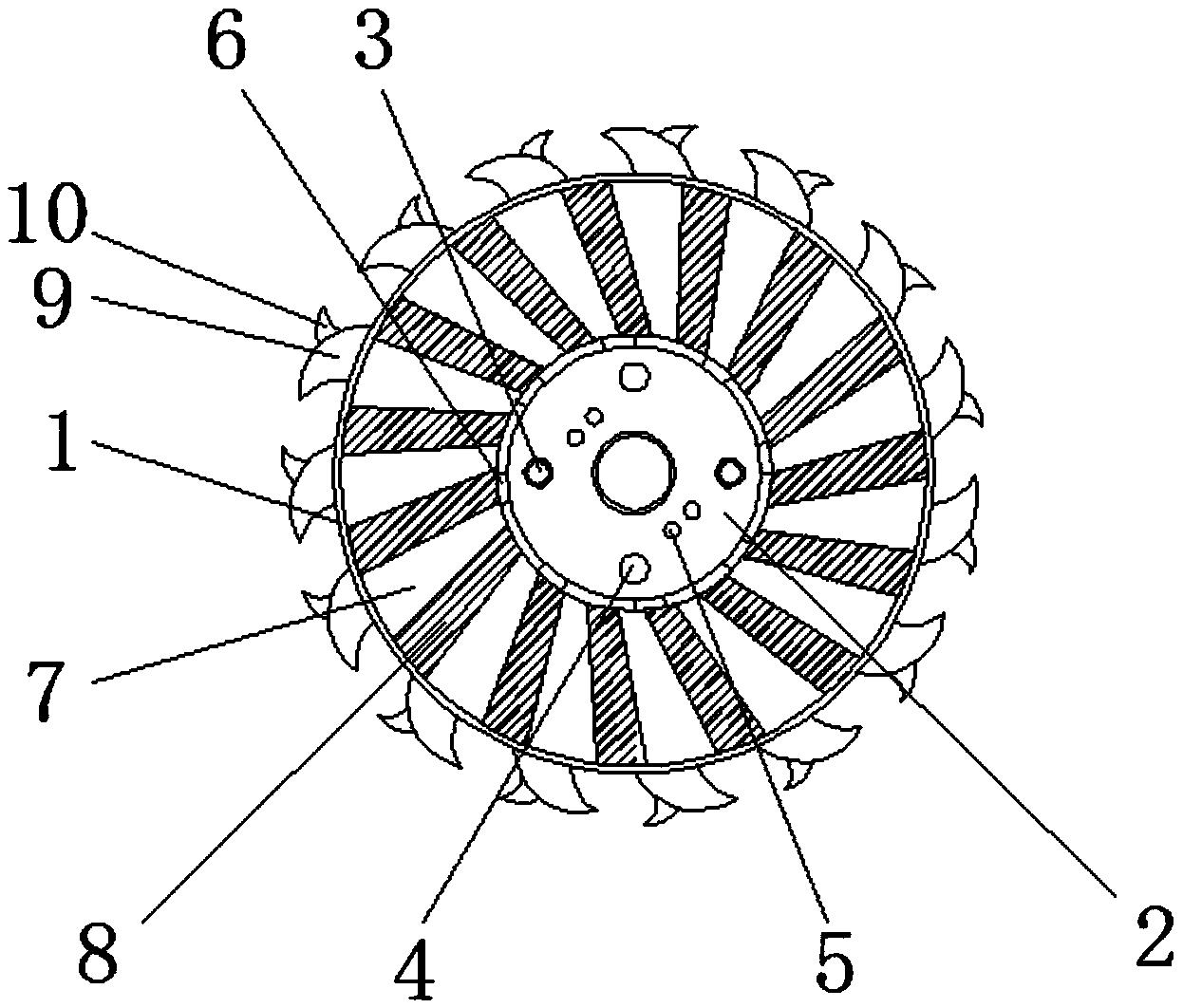

        1.一種金剛石結塊平磨鋸片，包括底片(1)和卡扣(6)，其特征在于：所述底片(1)內側 中部固定有內圓片(2)，且內圓片(2)的兩側分布有敲落片(3)，所述內圓片(2)的內側兩端 固定有安裝圈(4)，且內圓片(2)的內側連接有副圈(5)，所述卡扣(6)安裝于內圓片(2)的外 側四周，所述底片(1)的外側上端鑲嵌有副片(7)，且副片(7)的外側頂端分布有耐磨塊(8)， 所述底片(1)的外側四周安裝有主葉片(9)，且主葉片(9)的右側連接有副葉片(10)，所述底 片(1)的外側底端鑲嵌有保護墊(11)，且保護墊(11)的外側固定有凸點(12)，所述副片(7) 的底端內側分布有卡槽(13)，所述底片(1)的內側連接有凹槽(14)，且凹槽(14)的內側安裝 有減震墊(15)。

        2.根據權利要求1所述的一種金剛石結塊平磨鋸片，其特征在于：所述底片(1)的面積 和副片(7)的面積相吻合，且底片(1)和副片(7)之間為可拆卸裝置。

        3.根據權利要求1所述的一種金剛石結塊平磨鋸片，其特征在于：所述安裝圈(4)沿底 片(1)的中心線對稱分布，且安裝圈(4)設置有2個。

        4.根據權利要求1所述的一種金剛石結塊平磨鋸片，其特征在于：所述耐磨塊(8)等距 離均勻分布在副片(7)的上端，且耐磨塊(8)和副片(7)之間為焊接。

        5.根據權利要求1所述的一種金剛石結塊平磨鋸片，其特征在于：所述主葉片(9)呈向 外傾斜狀結構，且主葉片(9)和副葉片(10)之間為人字狀結構。

        6.根據權利要求1所述的一種金剛石結塊平磨鋸片，其特征在于：所述卡槽(13)的分布 和卡扣(6)的分布相吻合，且卡槽(13)等距離均勻分布在副片(7)的內側。
