申請?zhí)? 201721440191.9

申請日: 2017.11.01

申請人: 江蘇信實精密工具有限公司

發明人: 許曉磊

       摘要：

       本實用新型涉及一種橫梁式金剛石滾輪檢測裝置,包含底座，底座的兩側上均設置有支撐架，兩側的支撐架上均設置有調節頂桿和上立柱，兩側的上立柱上均設置有上升降桿，兩側的升降桿之間連接有橫梁，橫梁上滑動設置有檢測表組件，檢測表組件包含儀表、檢測桿、球頭桿以及與橫梁滑動配合的移動鎖定部件，底座的中間還設置有下升降立柱，下升降立柱的頂部設置有滾輪載臺；本實用新型的橫梁式金剛石滾輪檢測裝置,優化了整體結構，使其更加便于操作，以提高工作效率；檢測表通過橫梁式的結構設置，使其移動變得方便快捷，并能提高檢測的精度和準確性；底座上還設置可以調節高度的滾輪載臺，提高了金剛石滾輪在檢測前后的拿取的便利性。

       主權利要求:

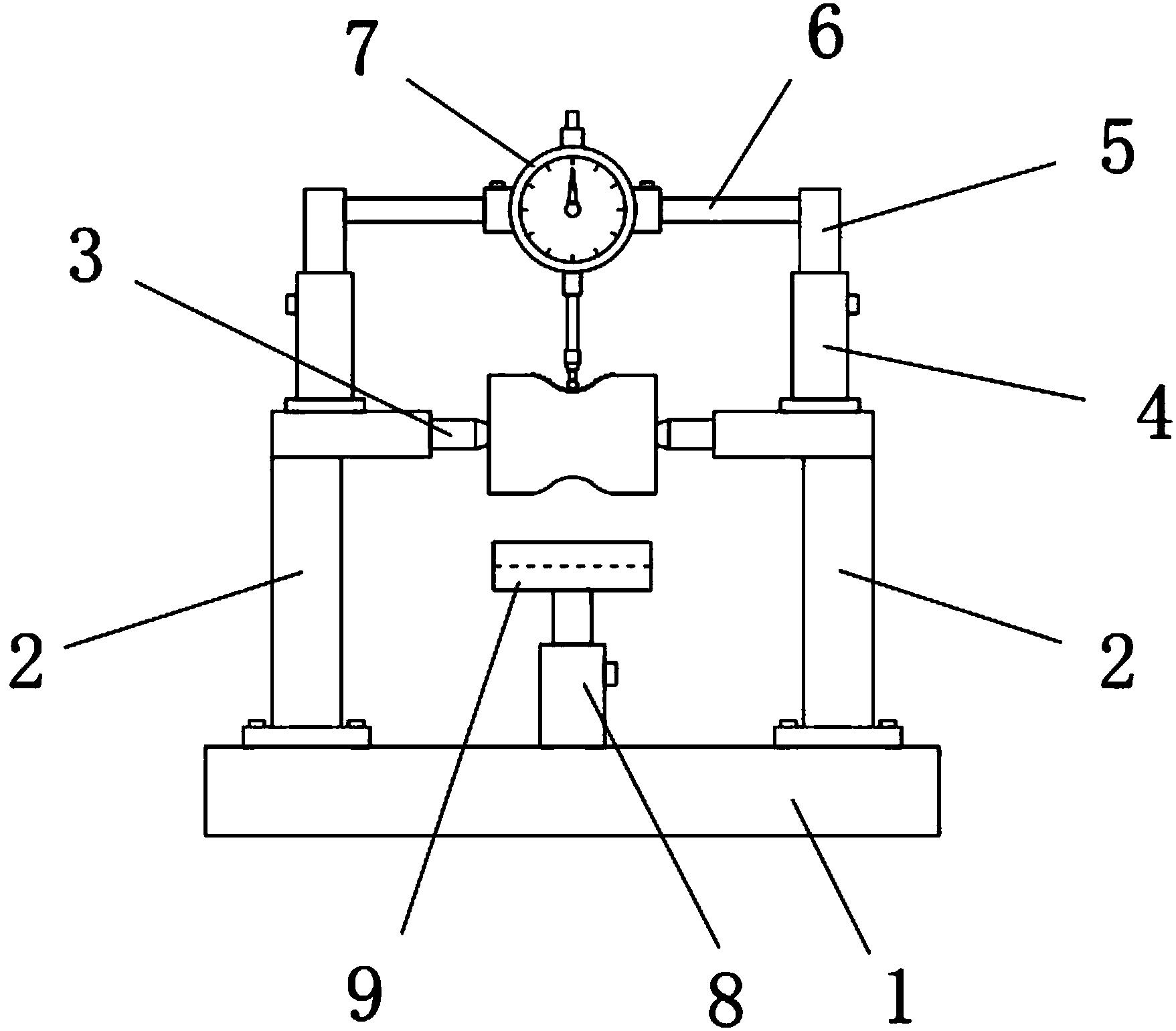

       一種橫梁式金剛石滾輪檢測裝置,其特征在于：包含底座（1），底座（1）的兩側上均設置有支撐架（2），兩側的支撐架（2）上均設置有調節頂桿（3）和上立柱（4），兩側的調節頂桿（3）相互配合裝夾金剛石滾輪，兩側的上立柱（4）上均設置有上升降桿（5），兩側的升降桿（5）之間連接有橫梁（6），橫梁（6）上滑動設置有檢測表組件（7），檢測表組件（7）包含儀表、檢測桿、球頭桿以及與橫梁（6）滑動配合的移動鎖定部件，底座（1）的中間還設置有下升降立柱（8），下升降立柱（8）的頂部設置有滾輪載臺（9）。
