申請?zhí)? 201720703651.6

申請日: 2017.06.16

申請人: 江蘇耐銳特磨料磨具有限公司

發明人: 田繼華

       摘要：

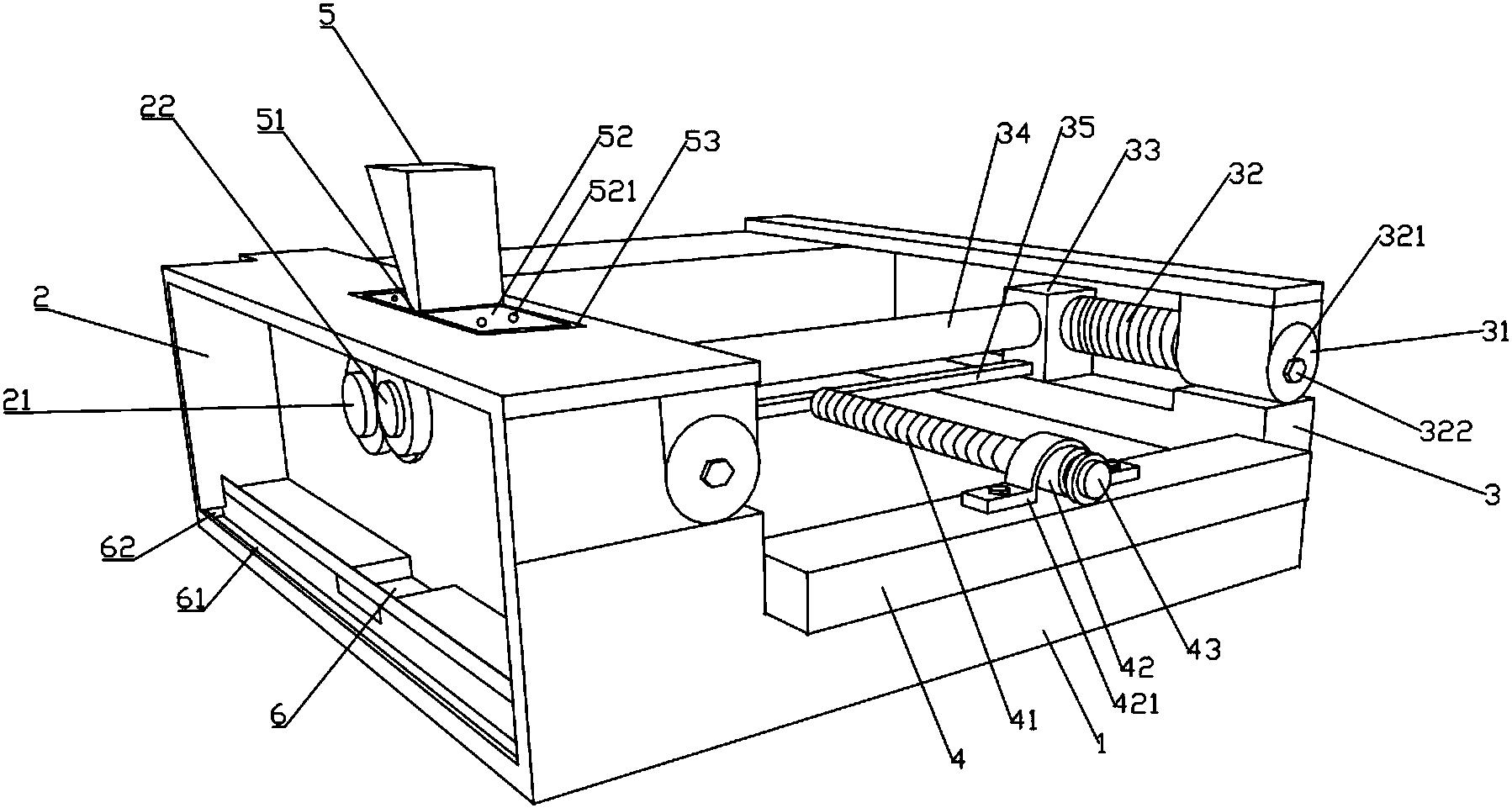

       本實用新型屬于機械加工技術領域，具體涉及一種超硬砂輪修整裝置，包括底座，所述底座側面連接有工作箱，所述底座上兩側設有工作軌道，所述工作軌道上依次設有固定柱、壓簧和滑塊，所述滑塊之間從上至下依次設有工作轉軸和推板；所述底座上靠近所述固定柱的一端設有固定臺和調節螺桿，所述固定臺上設有定位圈，所述調節螺桿一端與所述定位圈螺紋連接，所述調節螺桿另一端與所述推板固定連接；所述工作箱內設有軸心在同一直線上的第一砂輪軸和第二砂輪軸，所述第二砂輪軸與所述工作轉軸連接。本實用新型提供一種低成本、工作高效的超硬砂輪修整裝置。

       主權利要求:

       一種超硬砂輪修整裝置，其特征在于，包括底座，所述底座側面連接有工作箱，所述底座上兩側設有工作軌道，所述工作軌道上依次設有固定柱、壓簧和滑塊，所述滑塊之間從上至下依次設有工作轉軸和推板；所述底座上靠近所述固定柱的一端設有固定臺和調節螺桿，所述固定臺上設有定位圈，所述調節螺桿一端與所述定位圈螺紋連接，所述調節螺桿另一端與所述推板固定連接；所述工作箱內設有軸心在同一直線上的第一砂輪軸和第二砂輪軸，所述第二砂輪軸與所述工作轉軸連接。
