申請?zhí)? 201720942806.1

申請日: 2017.07.31

申請人: 修武縣鑫銳超硬材料有限公司

發明人: 原志超

       摘要：

       本實用新型公開了一種金剛石分層振動清洗裝置，包括清洗筒，所述清洗筒上下兩端分別設有進水管和出水管，且出水管上設有開關閥，所述清洗筒通過鉸鏈轉動連接有蓋板，所述蓋板上固定連接有電機，所述電機輸出端固定連接有轉軸，所述轉軸貫穿蓋板，且向清洗筒內腔延伸，所述轉軸延伸的一端固定套接有轉動盤，所述轉動盤兩側均設有卡板。本實用新型在清洗筒內分層設置有不同篩孔孔徑大小的清洗篩盤，通過連接于清洗篩盤底端的振動機帶動各層清洗篩盤轉動，將不同粒徑大小的金剛石分層放置，再分層將不同粒徑大小的金剛石進行清洗，保證金剛石清洗的效果更加有效，同時也使清洗和篩分同時進行，提高工人的工作效率，減輕工人工作量。

       主權利要求:

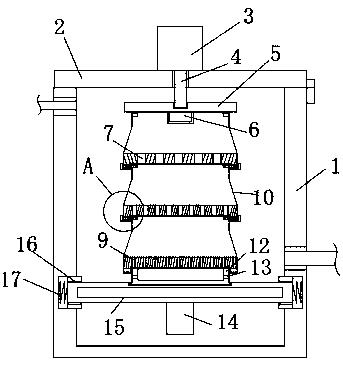

       一種金剛石分層振動清洗裝置，包括清洗筒（1），其特征在于：所述清洗筒（1）上下兩端分別設有進水管和出水管，且出水管上設有開關閥，所述清洗筒（1）通過鉸鏈轉動連接有蓋板（2），所述蓋板（2）上固定連接有電機（3），所述電機（3）的轉軸（4）貫穿蓋板（2），且向清洗筒（1）內腔延伸，所述轉軸（4）延伸的一端固定套接有轉動盤（5），所述轉動盤（5）兩側均設有卡板（6），所述卡板（6）遠離轉動盤（5）的一側設有清洗篩盤（10），且清洗篩盤（10）設置數量為三個，三個清洗篩盤（10）的底面由高到低依次設有第一篩孔（7）、第二篩孔（8）和第三篩孔（9），最低端清洗篩盤（10）可拆卸螺紋連接有連接盤（12），所述連接盤（12）活動卡接于空心板（15）上，所述空心板（15）連接于清洗筒（1）內側壁上，所述空心板（15）遠離連接盤（12）的一端固定連接有振動機（14）。
