申請?zhí)? 201721047512.9

申請日: 2017.08.21

申請人: 杭州百銳鋸業有限公司

發明人: 沈衛東; 張善印; 沈華

       摘要：

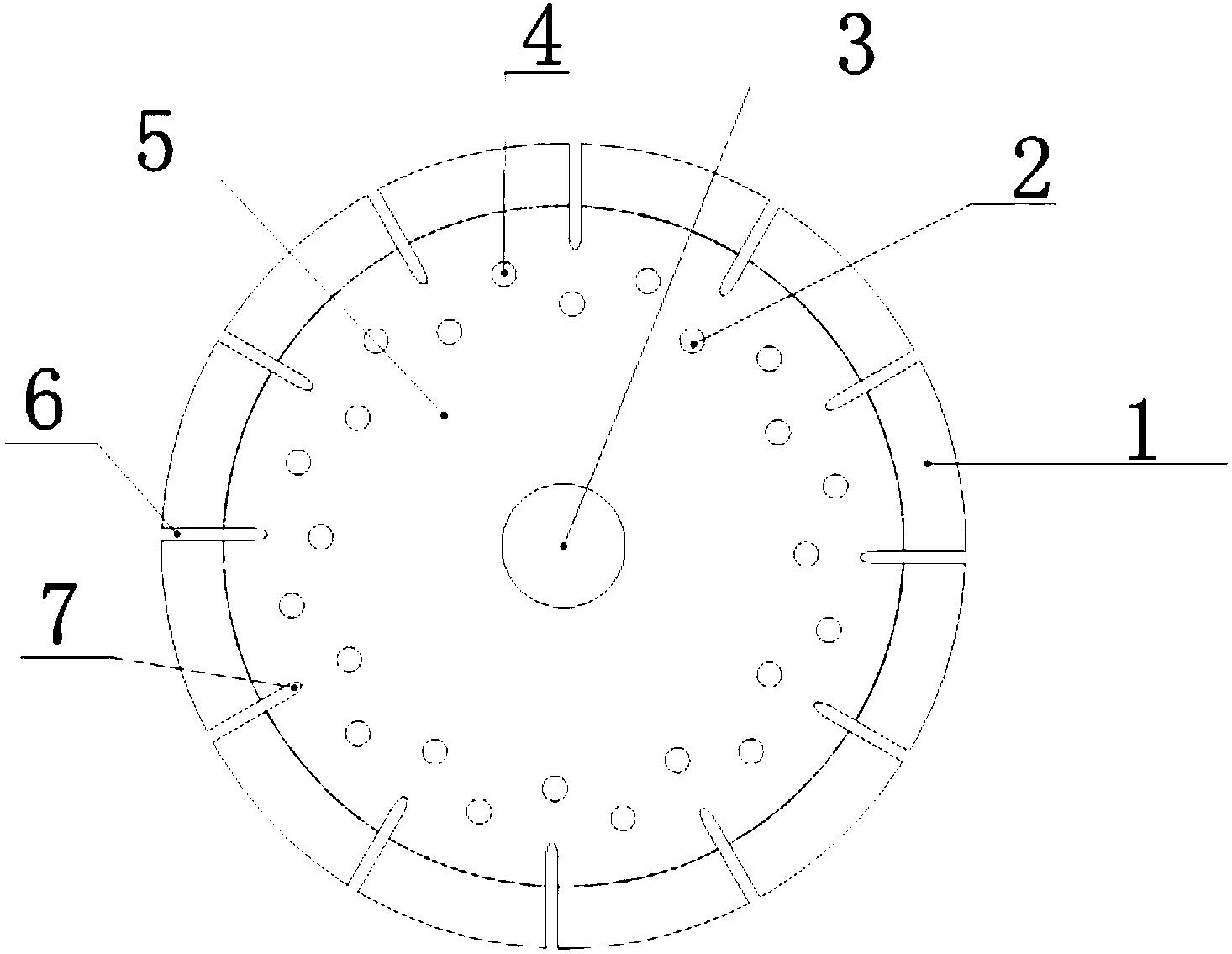

       本實用新型涉及一種鋸片，具體的說涉及一種基體打孔的降噪金剛石鋸片，包括圓形的基體以及基體外圓周上均勻附著的若干金剛石刀頭，所述基體中間設有安裝孔，相鄰兩個刀頭之間設有排屑槽，基體上均勻分布著若干圈消音排屑孔，每圈消音排屑孔均與安裝孔同心布置，任意一圈消音排屑孔中的任意一個消音排屑孔與其任意側相鄰圈消音排屑孔中與該消音排屑孔相鄰的兩個消音排屑孔成等腰三角形,排屑槽整體呈“U”形。本實用新型可以最大程度的讓應力分布均勻，避免應力富聚，保證金剛石鋸片不變形，提高加工精度和效率；等距離分布的消音排屑孔能有效的降低噪音；消音排屑孔可以起到散熱的作用，保證了加工件的精度，同時也可以保護鋸片不受到二次損傷。

       主權利要求:

       一種基體打孔的降噪金剛石圓鋸片，包括圓形的基體以及基體外圓周上均勻附著的若干金剛石刀頭，所述基體中間設有安裝孔，相鄰兩個刀頭之間設有排屑槽，其特征在于：所述基體上均勻分布著若干圈消音排屑孔，每圈消音排屑孔均與安裝孔同心布置，任意一圈消音排屑孔中的任意一個消音排屑孔與其任意側相鄰圈消音排屑孔中與該消音排屑孔相鄰的兩個消音排屑孔成等腰三角形，所述排屑槽整體呈“U”形。
