申請?zhí)? 201720778347.8

申請日: 2017.06.30

申請人: 四川省金核地質勘查工程有限公司

發明人: 高健; 張中; 劉洪波; 張文帥; 楊宏勝

       摘要：

       本實用新型公開了一種全面鉆頭式掏心器，包括磨削段、過渡段和接頭段，所述過渡段兩端分別連接磨削段和接頭段，接頭段為圓柱體，直徑與原孔直徑相同，所述磨削段底部設有金剛石磨削面，磨削段為圓柱體，所述金剛石磨削面的唇面為圓形，唇面中心開有圓形水口一，唇面中部一周均勻分布4個圓形水口二，圓形水口二的間隙之間設有凹槽。本實用新型結構簡單，精度高，操作簡便，能在原孔徑中破碎事故鉆頭中心的巖心，較為完整的打撈事故鉆頭。

       主權利要求:

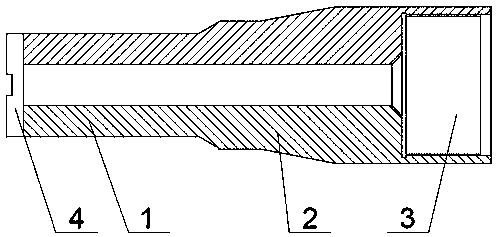

       一種全面鉆頭式掏心器，其特征在于：包括磨削段（1）、過渡段（2）和接頭段（3），所述過渡段（2）兩端分別連接磨削段（1）和接頭段（3），所述接頭段（3）頂部設有用來連接固定裝置的螺紋，接頭段（3）為圓柱體，直徑與原孔直徑相同，所述磨削段（1）底部設有金剛石磨削面（4），磨削段（1）為圓柱體，磨削段（1）的直徑比接頭段（3）直徑小20～30毫米；所述金剛石磨削面（4）的唇面為圓形，唇面中心開有圓形水口一（41），唇面中部一周均勻分布4個圓形水口二（42），圓形水口二（42）的間隙之間設有凹槽（43）。
