申請?zhí)? 201720842434.5

申請日: 2017.07.12

申請人: 北京沃爾德金剛石工具股份有限公司

發明人: 張宗超; 韓琦; 范笑顏

       摘要：

       本申請公開了一種面銑刀盤，該刀盤在其工作端面上開設有多個面銑刀片卡槽(111)和多個與相鄰面銑刀片卡槽(111)連通的楔塊安裝排屑槽(112)，所述銑刀架(11)在其工作端面上形成多個銑刀片支撐座(113)；所述面銑刀片卡槽(111)的外形與面銑刀片的外形匹配，包括預定位面(114)、第一定位側面(115)和第二定位側面(116)，其中，所述第二定位側面(116)與所述銑刀架(11)的端面所在平面成第一預設角度，與具有不同旋向和旋轉角度的面銑刀片配合，即可實現不同的切削功能，從而使面銑刀盤對不同功能的面銑刀片具有通用性。本申請還提供了一種包括上述面銑刀盤的面銑刀頭。

       主權利要求:

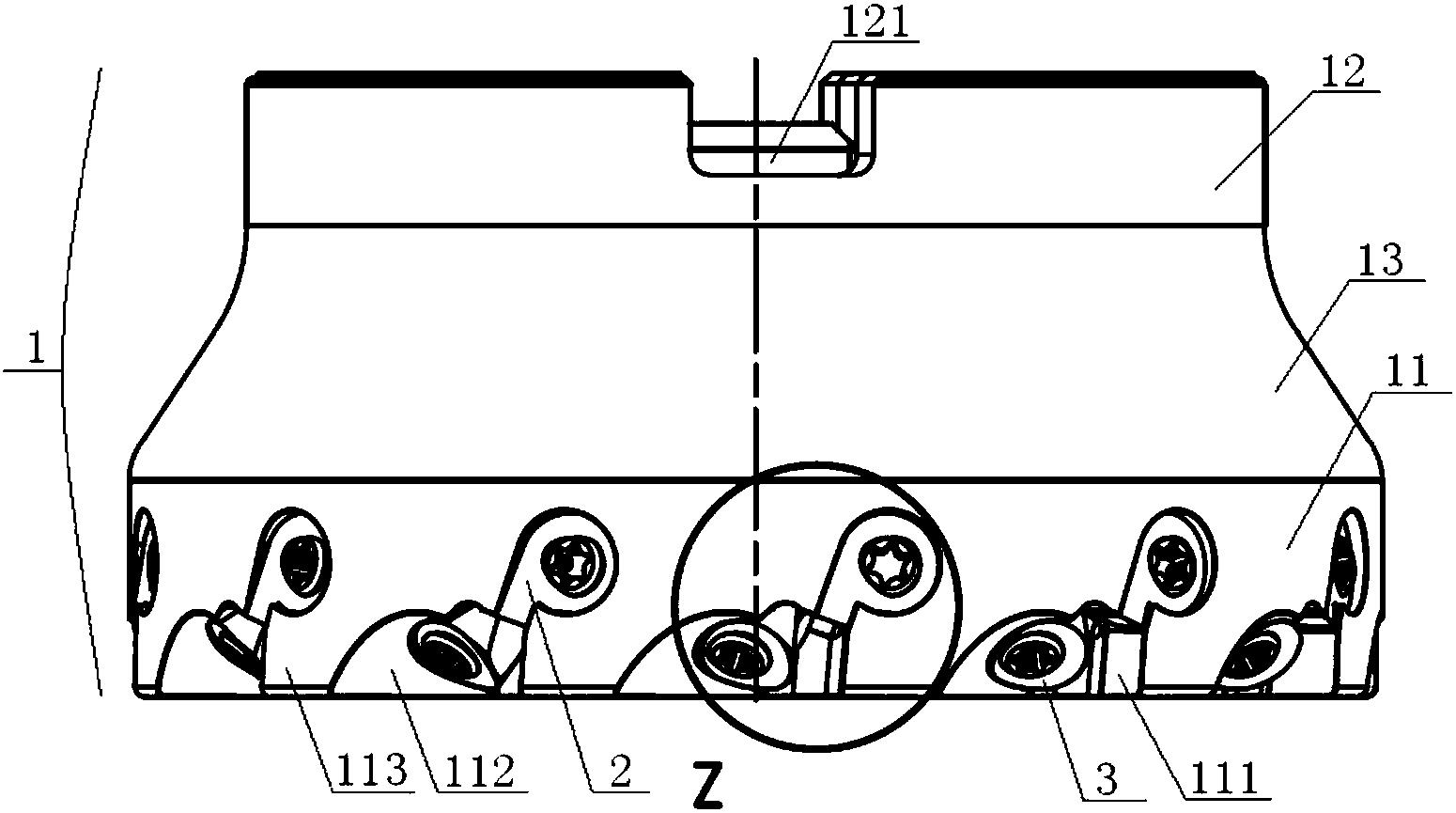

       一種面銑刀盤，其特征在于，所述面銑刀盤包括喇叭形刀盤主體(1)、設置于刀盤主體(1)上的調整塊(2)以及鎖緊楔塊(3)，其中，所述刀盤主體(1)包括銑刀架(11)、刀柄連接部(12)和設置于所述銑刀架(11)和所述刀柄連接部(12)之間的過渡部(13)，其中，所述銑刀架(11)為圓筒形或者中空的圓臺形，在其工作端面上開設有多個面銑刀片卡槽(111)和多個與相鄰面銑刀片卡槽(111)連通的楔塊安裝排屑槽(112)，所述銑刀架(11)在其工作端面上形成多個銑刀片支撐座(113)；所述面銑刀片卡槽(111)的外形與面銑刀片的外形匹配，包括預定位面(114)、第一定位側面(115)和第二定位側面(116)，其中，所述第二定位側面(116)與所述銑刀架(11)的端面所在平面成第一預設角度，所述第一定位側面(115)與所述銑刀架(11)的端面形成徑向前角(1151)，所述第一定位側面(115)與所述銑刀架(11)的軸線形成軸向前角(1152)。
