申請?zhí)? 201720750848.5

申請日: 2017.06.26

申請人: 廈門臺穎金剛石制品有限公司

發明人: 童勇力

      摘要：

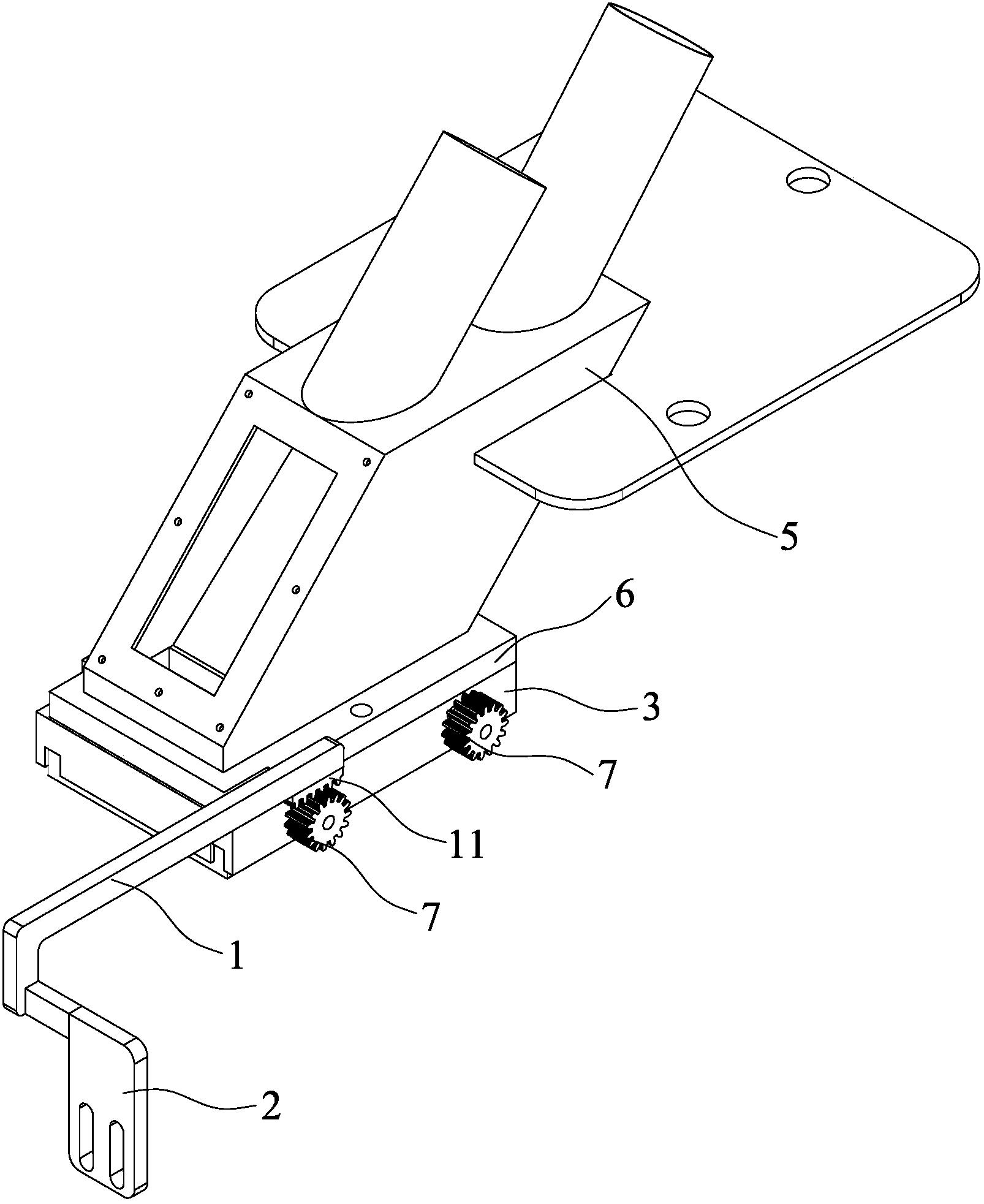

      本實用新型公開了一種金剛石制品制備設備的撥料裝置，包括撥料齒條、齒條固定板、料盒底座、攪料器、料盒、料盒連接板、撥料齒輪、刮料膠條；所述的料盒料盒底面通過料盒連接板與料盒底座頂面固接，料盒底座的底面固定安裝有刮料膠條，攪料器可旋轉的安裝在料盒底座內室，攪料器的一端穿出料盒底座內室壁后與撥料齒輪連接；所述的撥料齒條的一端固定在機臺上且位于料盒移動軌跡上，撥料齒條上的齒條與位于料盒底座外壁的撥料齒輪嚙合。由于本實用新型在料盒移動過程中，撥料齒條可驅動與其嚙合撥料齒輪轉動，進而驅動與撥料齒輪固定在一起的攪料器旋轉，對料盒的粉料攪拌，具有結構簡單、攪拌充分的優點。

      主權利要求:

      一種金剛石制品制備設備的撥料裝置，其特征在于：包括撥料齒條、齒條固定板、料盒底座、攪料器、料盒、料盒連接板、撥料齒輪、刮料膠條；所述的料盒頂面開設有投料口，料盒底面通過料盒連接板與料盒底座頂面固接，料盒底座的底面固定安裝有刮料膠條，攪料器可旋轉的安裝在料盒底座內室，攪料器的一端穿出料盒底座內室側壁后與撥料齒輪連接；所述的撥料齒條的一端通過齒條固定板固定在機臺上且位于料盒移動軌跡上，撥料齒條的另一端向外伸出，在該伸出端上設有一條齒條，該齒條與位于料盒底座外壁的撥料齒輪嚙合。
