培育鉆石正逐漸走入消費(fèi)者視野，目前全球培育鉆石市場(chǎng)規(guī)模已經(jīng)突破20億美元，預(yù)計(jì)在2023年達(dá)到50億美元，培育鉆石具有廣大的市場(chǎng)前景，早在2018年戴比爾斯公司也推出了價(jià)格更加實(shí)惠的培育鉆石時(shí)尚品牌Lightbox Jewelry。

       實(shí)驗(yàn)室培育出的鉆石和天然鉆石一樣，可以具有各種各樣美麗的顏色。那么你知道這些顏色都是如何產(chǎn)生的嗎？

       1、黃色系列

       目前培育鉆石主要是兩大類：HTHP（高溫高壓）法和CVD（化學(xué)氣相沉淀）法。HTHP法培育出的鉆石多為黃色系列，這是由于此方法合成的鉆石由于生長(zhǎng)速度過快，不能形成天然鉆石的N3色心，合成鉆石的類型多為Ib型（孤氮），而Ib型鉆石中的多余的電子導(dǎo)致對(duì)藍(lán)光的吸收而形成黃色調(diào)。

       說到Ib型鉆石，不得不說到“金絲雀”黃鉆，這種鮮艷的黃色鉆石一部分便是Ib型鉆石，其黃色鮮艷程度取決于N原子的含量。

       2、褐色系列

       褐色的合成鉆石多為CVD法合成，CVD法合成的鉆石除了少數(shù)為近無色外，大部分都帶有一定的褐色調(diào)。這是由于其內(nèi)部含有極少的孤氮的塑性變形而導(dǎo)致的。CVD法合成的鉆石由于合成條件中幾乎沒有N，因此為IIa型鉆石。

       天然的褐色鉆石的顏色成因也與內(nèi)部的塑性變形有關(guān)，但天然褐色鉆石可以是I型也可以是II型。

       3、無色系列

       無色的合成鉆石可以是HTHP法也可以為CVD法合成，由于HTHP法合成的鉆石中常含有N元素，這是導(dǎo)致其呈現(xiàn)黃色的原因，因此想要得到無色的合成鉆石必須加入N吸收劑，此時(shí)HTHP法合成的無色鉆石由于幾乎不含N，鉆石類型則是IIa型。

       除此之外也可以利用高溫高壓處理使得晶體結(jié)構(gòu)中的孤N運(yùn)移并匯集進(jìn)而產(chǎn)生Ia型鉆石，這類方法產(chǎn)生的鉆石也叫GE-POL鉆石。只有高純度的CVD合成鉆石才會(huì)沒有褐色調(diào)，最終呈現(xiàn)無色。

       4、藍(lán)色系列

       天然的藍(lán)色鉆石多為IIb型，即內(nèi)部幾乎沒有N（氮）元素，但有一定量的B（硼）元素。因此只要利用合適的方法使得合成鉆石變?yōu)镮Ib型鉆石即可產(chǎn)生藍(lán)色。

       比如HTHP法合成的鉆石時(shí)加入N吸收劑，再加入適當(dāng)?shù)腂元素，即可產(chǎn)生IIb型鉆石，又或者將CVD法合成IIa型鉆石時(shí)，加入適當(dāng)?shù)腂元素也能夠產(chǎn)生IIb型鉆石。

       5、綠色系列

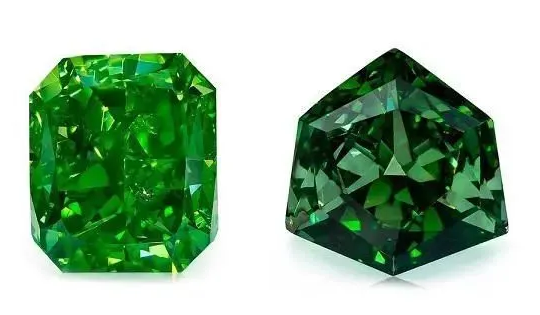

       天然綠鉆是由于鉆石收到天然輻射的影響而產(chǎn)生了GR1吸收，合成鉆石想要變成綠色也是相同的原理，將合成鉆石放入人工輻照設(shè)備，比如：回旋加速器、電子輻照處理、中子輻照處理等，就可以得到綠色的合成鉆石。

       此外也可以將HTHP法合成鉆石直接加入B元素，得到Ib和IIb型組合的合成鉆石，由于Ib型為黃色，IIb型為藍(lán)色，組合在一起也可以得到綠色的合成鉆石。

       6、 紅色系列

       合成鉆石同樣可以產(chǎn)生珍貴的紅色系列，紅色的合成鉆石可以用HTHP法合成的Ib型鉆石，先經(jīng)過輻照處理得到藍(lán)色、藍(lán)綠色，再經(jīng)過加熱處理，最終可以獲得粉紅色或紫紅色的鉆石。

       這一類的粉紅色合成鉆石常具有637nm、575nm的吸收線，主要為N-V（空穴+孤氮）所致。
