近日，英國格拉斯哥大學的科研工作者們研制出了目前世界上最小的金剛石電晶體。

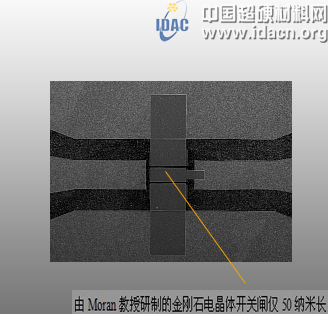

       這種由金剛石研制成的電晶體，其“開關閘門”僅50納米長，厚度不足頭發絲的厚度，由格拉斯大學電子工程系的David Moran教授研發。整體尺寸比日本NTT公司研發的金剛石電晶體小了將近一半。

       金剛石各種優越的性能使其成為科學家眼中開發下一代納米電子設備的新寵，特別是在太赫茲成像和汽車碰撞預警這些新生技術領域。

       電晶體結構中的開關閘控制著兩個電接觸點之間的電流，起到開關轉換或者放大器的作用。“閘門”越小，電晶體工作效率就越高。鑒于此，采用何種質材來研制電晶體的“閘門”，便成了Moran團隊研究的重點。

       Moran說：電晶體自1947年發明至今，就作為重要的基礎材料應用于各種現代化技術中，從電腦處理器的硅芯片到智能手機的砷化鎵電路，電晶體無處不在。作為電晶體質材，硅和砷化鎵都受其自身缺陷的影響而導致種種技術限制，而金剛石則被認為是一種完美的電晶體材料。

金剛石電晶體應用前景

       太赫茲成像技術運用太赫茲輻射（T-rays）原理，利用微波和紅外線頻段間的電磁波來成像，這種波可以穿透衣服和人體等。由于非電離的特性，這種輻射對人體并無傷害，所以被廣泛應用在安檢設施和醫療成像中。

       汽車碰撞檢測或汽車?yán)走_技術則是利用高效雷達探測區域來判斷有可能發生的任何汽車碰撞事件并發出預警，從而避免事故發生的技術。

       Moran說：像太赫茲成像和汽車?yán)走_檢測應用都需要一個運行速度快、功率大的電晶體設備，并在惡劣天氣和極端溫度的環境下能夠正常工作。而我們研發的金剛石電晶體就是鑒于此的高科技產物。

      此外，研究所用金剛石樣例是由英國元素六公司提供的CVD金剛石。（編譯自"Scientists develop world's smallest diamond transistor"）
