申請?zhí)枺?/strong>CN202220448679.0

申請人：廣東天一超硬材料有限公司

發明人：楊剛

摘要: 本實用新型涉及金剛石磨塊技術領域的一種拋光效果好的金剛石磨塊，包括磨塊主體，所述磨塊主體的頂部設置有安裝板，所述安裝板的頂部設置有固定組件，所述安裝板和磨塊主體通過固定組件可拆卸連接，所述安裝板的頂部設置有連接板，所述連接板的頂部固定連接有支撐桿。通過設置的球形插槽、支撐桿、球形插銷和連接座的相互配合，使得在通過磨塊主體進行拋光的時候，可以有效的根據受力情況調節球形插銷在球形插槽內的傾斜度，從而有效的達到調節磨塊主體的傾斜度的作用，保證了在進行拋光的時候，磨塊主體與材料的接觸效果，避免了因?yàn)槟K主體的角度不能調節，從而導致部分材料因?yàn)槊娴膬A斜角度不同，影響拋光效果的情況發生。

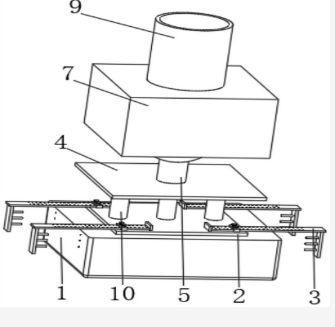

主權利要求: 1.一種拋光效果好的金剛石磨塊，包括磨塊主體(1)，其特征在于：所述磨塊主體(1)的頂部設置有安裝板(2)，所述安裝板(2)的頂部設置有固定組件(3)，所述安裝板(2)和磨塊主體(1)通過固定組件(3)可拆卸連接，所述安裝板(2)的頂部設置有連接板(4)，所述連接板(4)的頂部固定連接有支撐桿(5)，所述支撐桿(5)的端部固定連接有球形插銷(6)，所述連接板(4)的頂部設置有連接座(7)，所述連接座(7)的底部開設有球形插槽(8)，所述球形插銷(6)和球形插槽(8)的內壁滑動連接。
