申請?zhí)? 201721298374.1

申請日: 2017.10.10

申請人: 泉州華中科技大學智能制造研究院; 泉州華數機器人有限公司

發明人: 張順林; 肖碧初; 余昆; 劉鵬; 王平江

       摘要：

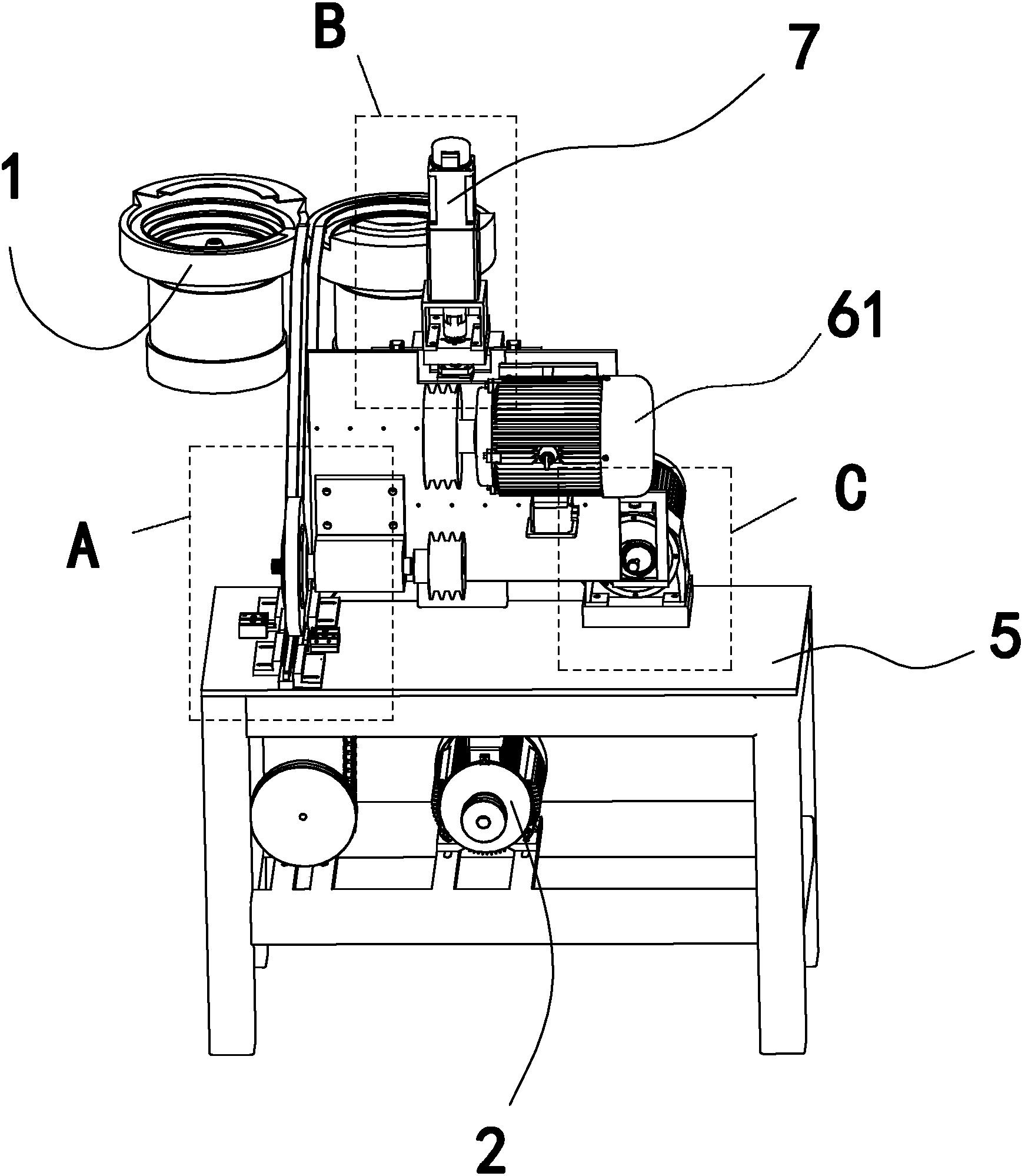

       本實用新型涉及一種磨削機，提供效率高、自動給料、砂輪自動磨損補償?shù)囊环N金剛石刀頭自動磨削機，包括支撐架、設于支撐架上的砂輪及砂輪驅動機構、設于砂輪正下方的雙刀頭傳輸及刀頭固定裝置、定向輸送裝置、砂輪自動磨損補償裝置、砂輪偏擺裝置，定向輸送裝置包括振動出料盤、軌道、傳送鏈條和鏈條驅動電機，振動出料盤上設有物料出口，軌道一端與物料出口連接、另一端設于傳送鏈條一端的上方，雙刀頭傳輸及刀頭固定裝置包含固定于鏈條節距間的隨行固定塊以及氣缸夾緊裝置，支撐架上設有掛板，砂輪及砂輪驅動電機固設于掛板上，砂輪自動磨損補償裝置包括補償電機、和傳動絲桿，砂輪偏擺裝置含有電機及帶動砂輪整體結構偏擺的凸輪機構。

       主權利要求:

       一種金剛石刀頭自動磨削機，包括磨削裝置，所述磨削裝置包括支撐架、設于支撐架上的砂輪及砂輪驅動機構、設于所述支撐架上位于砂輪正下方的刀頭固定裝置，其特征在于：還包括定向輸送裝置和砂輪自動磨損補償裝置，所述定向輸送裝置包括振動出料盤、軌道、傳送鏈條和驅動傳送鏈條的鏈條驅動電機，所述傳送鏈條設于刀頭固定裝置下方，所述振動出料盤設于水平高度高于所述傳送鏈條的位置，所述振動出料盤上設有物料出口，所述軌道一端與物料出口連接、另一端設于傳送鏈條一端的上方，所述砂輪自動磨損補償裝置包括補償電機，所述支撐架上設有掛板，所述砂輪及砂輪驅動機構固設于掛板上。
