申請?zhí)? 201720916056.0

申請日: 2017.07.26

申請人: 鄭州華晶金剛石股份有限公司

發明人: 劉廣利; 趙波; 潘光輝; 李偉峰; 劉杰; 王又義; 薛海濤; 孫海斌; 周西寶

       摘要：

       適用于人造金剛石六面頂液壓設備的加熱系統，包括直流電源模塊、水冷電纜和處理單元，直流電源模塊上設有三相電輸入端子以及正輸出端子和負輸出端子，直流電源模塊包括濾波器、二極管橋式整流器、LC濾波電路、IGBT占空比調節模塊、變壓器和MOS管，濾波器的信號輸入端連接三相電輸入端子，濾波器的信號輸出端連接二極管橋式整流器的信號輸入端，二極管橋式整流器的信號輸出端連接LC濾波電路的信號輸入端，LC濾波電路的信號輸出端連接IGBT占空比調節模塊的信號輸入端，IGBT占空比調節模塊的信號輸出端連接變壓器的原邊，MOS管的漏極和源極分別連接正輸出端子和負輸出端子。本實用新型所述系統，穩定性高，降低能耗，通過人造金剛石合成過程中的穩定性。

       主權利要求:

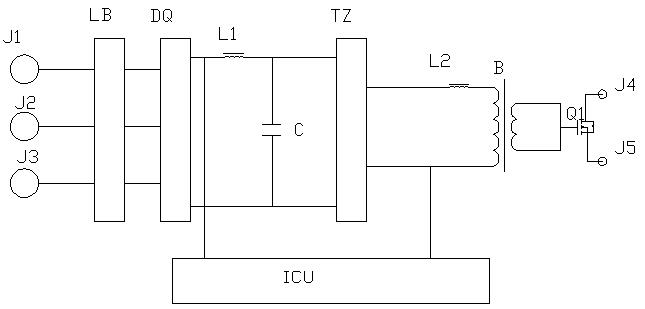

       適用于人造金剛石六面頂液壓設備的加熱系統，其特征在于：包括直流電源模塊、水冷電纜和處理單元，直流電源模塊上設有三相電輸入端子以及與水冷電纜連接的正輸出端子和負輸出端子，直流電源模塊包括濾波器、二極管橋式整流器、LC濾波電路、IGBT占空比調節模塊、變壓器和MOS管，濾波器的信號輸入端連接三相電輸入端子，濾波器的信號輸出端連接二極管橋式整流器的信號輸入端，二極管橋式整流器的信號輸出端連接LC濾波電路的信號輸入端，LC濾波電路的信號輸出端連接IGBT占空比調節模塊的信號輸入端，IGBT占空比調節模塊的信號輸出端連接變壓器的原邊，IGBT占空比調節模塊的信號輸出端還連接處理單元的信號輸入端，變壓器的副邊連接MOS管的柵極，MOS管的漏極和源極分別連接正輸出端子和負輸出端子。
