申請?zhí)枺?01410148239.3
　　申請人：上海譽和鉆石工具有限公司
　　發明人：聶峰耀

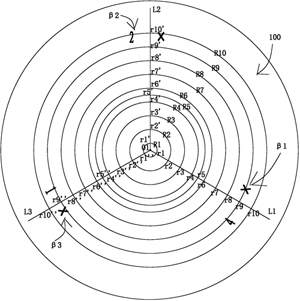

　　摘要：本發明公開了一種金剛石刀具磨床CCD攝像頭在線監測裝置用目鏡刻劃板，該目鏡刻劃板同軸設置在CCD攝像頭目鏡與鏡筒相對的一面上，該目鏡刻劃板為一玻璃刻劃板，玻璃刻劃板上刻劃有若干用于與被監測的金剛石刀具影像進行對比和/或測量且半徑不等的同心圓，玻璃刻劃板上還設置有若干總放大倍率標記以及與對應放大倍率相適應的刀具圓弧半徑值。只需將目鏡刻劃板同軸設置在CCD攝像頭目鏡與鏡筒相對的一面上，再進行CCD攝像頭監測，即可將CCD攝像頭拍攝到的被監測的金剛石刀具影像與玻璃刻劃板上不同的同心圓進行對比和/或測量，即可在線得出被監測的金剛石刀具的測量參數，無需分步操作，減少加工步驟，提高生產效率。 　　主權利要求：1.金剛石刀具磨床CCD攝像頭在線監測裝置用目鏡刻劃板，其特征在于，該目鏡刻劃板同軸設置在CCD攝像頭目鏡與鏡筒相對的一面上，該目鏡刻劃板為一玻璃刻劃板，所述玻璃刻劃板上刻劃有若干用于與被監測的金剛石刀具影像進行對比和/或測量且半徑不等的同心圓，所述玻璃刻劃板上還設置有若干總放大倍率標記以及與對應放大倍率相適應的刀具圓弧半徑值。
　　2.如權利要求1所述的金剛石刀具磨床CCD攝像頭在線監測裝置用目鏡 刻劃板，其特征在于，所述玻璃刻劃板為標準玻璃刻劃板，所述同心圓為十 個，所述總放大倍率標記為標準總放大倍率標記，所述刀具圓弧半徑值為標 準刀具圓弧半徑值。
　　3.如權利要求2所述的金剛石刀具磨床CCD攝像頭在線監測裝置用目鏡 刻劃板，其特征在于，所述玻璃刻劃板為直徑是15.8mm、厚度是2mm的圓形 玻璃刻劃板，所述十個同心圓的圓心與所述圓形玻璃刻劃板的圓心重合。
　　4.如權利要求1所述的金剛石刀具磨床CCD攝像頭在線監測裝置用目鏡 刻劃板，其特征在于，所述玻璃刻劃板為英制玻璃刻劃板，所述同心圓為十 一個，所述總放大倍率標記為英制總放大倍率標記，所述刀具圓弧半徑值為 英制刀具圓弧半徑值。
　　5.如權利要求4所述的金剛石刀具磨床CCD攝像頭在線監測裝置用目鏡 刻劃板，其特征在于，所述玻璃刻劃板為直徑是15.8mm、厚度是2mm的圓形 玻璃刻劃板，所述十一個同心圓的圓心偏離所述圓形玻璃刻劃板的圓心0.4mm。
