申請?zhí)枺?01520012877.2
　　申請人：廣東奔朗新材料股份有限公司
　　發明人：楊嘉春 鐘劍明 劉泓

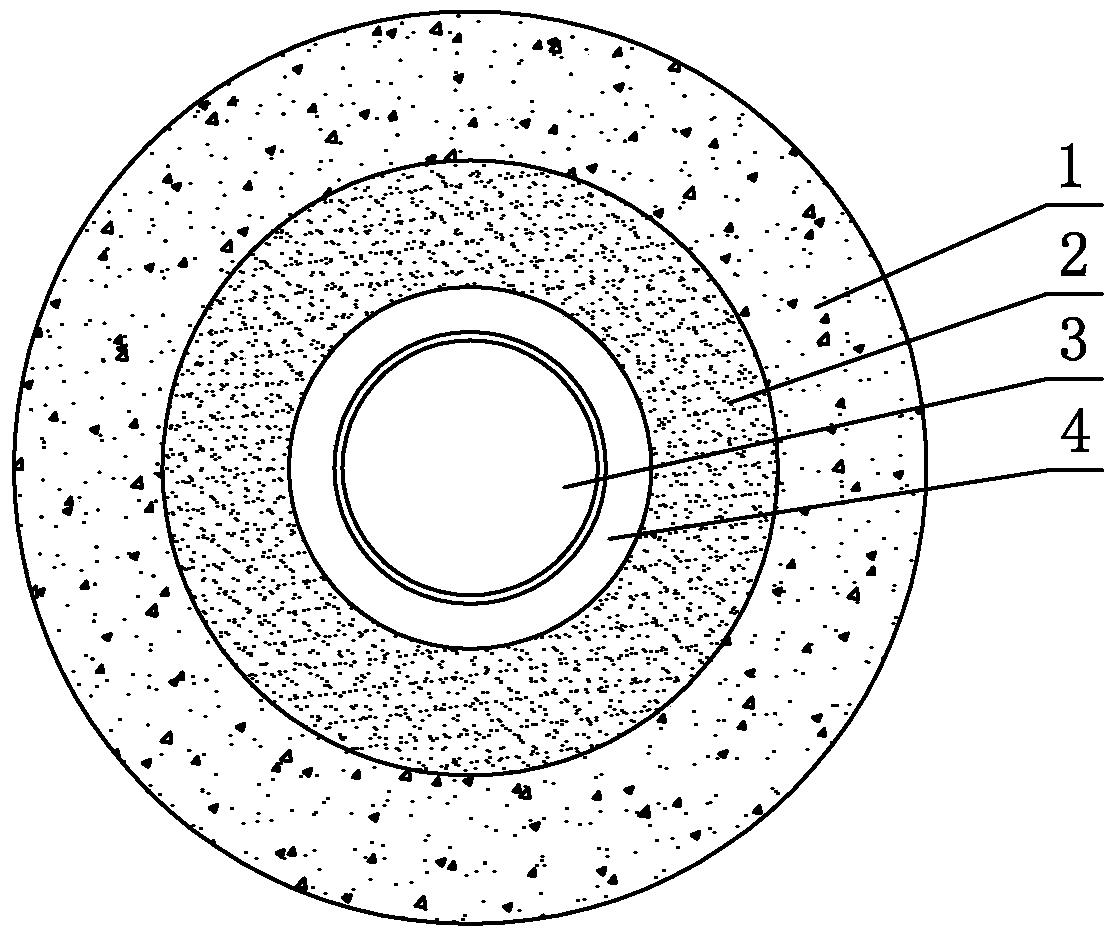

　　摘要：一種雙環式金剛石砂輪，包括相互配合的環形磨料層和環形基體，其特征在于：所述磨料層由外環層的粗磨層和內環層的精磨層組成，磨料層平面與基體平面對應固接。本結構的樹脂砂輪可先后對工件進行粗磨和精磨加工：加工時，工件先接觸粗磨層進行粗磨加工，加工完的部分隨即接觸精磨層，并進行精磨加工，保證加工時加工精度和對刀等的一致性，有效提高加工效率和加工精度。此外，粗磨層和精磨層的加工精度不同，因此可實現工件粗磨和精磨加工的一次性完成，無需停機更換砂輪，有效減少了工件的加工次數，顯著提高了加工效率。用戶還可根據加工要求，隨時更換不同磨料粒度、硬度和厚度的粗磨層和/精磨層，以滿足各種需要。 　　主權利要求：1.一種雙環式金剛石砂輪，包括相互配合的環形磨料層和環形基體(4)，其特征在于：所述磨料層由外環層的粗磨層(1)和內環層的精磨層(2)組成，磨料層平面與基體(4)平面對應固接。
　　2.根據權利要求1所述的雙環式金剛石砂輪，其特征在于：所述粗磨層(1)與精磨層(2)之間緊密接觸。
　　3.根據權利要求2所述的雙環式金剛石砂輪，其特征在于：所述磨料層平面設置有若干環形燕尾凸起(6)，配合裝配于基體(4)平面上對應設置的環形燕尾槽(5)內； 或者，所述磨料層上設置有若干沉孔，基體(4)對應設置有螺孔，通過螺釘實現固接； 或者，所述磨料層平面與基體(4)平面通過粘膠(6)粘合固定。
　　4.根據權利要求3所述的雙環式金剛石砂輪，其特征在于：所述磨料層和基體(4)的軸線上分別設置有中心孔，基體(4)上的中心孔(3)孔徑比磨料層的中心孔小。
　　5.根據權利要求4所述的雙環式金剛石砂輪，其特征在于：所述基體(4)外徑比磨料層外徑小。
　　6.根據權利要求1-5任一項所述的雙環式金剛石砂輪，其特征在于：所述磨料層為更換式設置。
　　7.根據權利要求6所述的雙環式金剛石砂輪，其特征在于：所述基體(4)為金屬合金材料。
