在“SEMICON Japan 2022”（2022 年 12 月 14 日至 16 日，東京國際展示場）上，首次舉辦了“學術獎”，以表彰有前途的大學/研究生院半導體研究。最高獎?lì)C發給大阪大學Yamamura實驗室，有望成為下一代功率半導體的 SiC（碳化硅）和 GaN（氮化鎵），以及可高效無變形地拋光金剛石基板的等離子/電化學加工工藝。

       Yamamura 實驗室的獲獎研究是等離子/電化學加工技術，用于對脆性材料進行高效和無變形的拋光，如SiC和GaN（預計將被用作下一代節能功率器件的半導體）和金剛石基板（可用作散熱器）。

       GaN有望成為下一代功率器件的半導體，但如果使用現有的硅作為散熱材料，由于其熱導率低和溫度高，器件的性能和可靠性都有問題。實驗室成員、大阪大學工程研究生院助理教授Rong-Sen Son說："從以前的研究中得知，使用金剛石作為散熱材料可以將溫升降低到六分之一，將功耗降低到十分之一。然而，傳統的拋光/加工方法需要30多個小時，占制造工藝成本的50%，而且金剛石是世界上最硬的材料，因此很難加工"。

       根據該實驗室的說法，在拋光金剛石時，傳統上使用的是刀盤拋光或 CMP（化學機械拋光）。然而，在刀盤拋光中，基底表面因高壓而受損，并存在金剛石因高壓而變成石墨等問題。另外，CMP拋光使用強氧化劑，因此非常昂貴，對環境影響大，加工率低。因此，實驗室研發了等離子輔助拋光技術（PAP），利用等離子軟化基板表面，并對軟化層進行拋光。

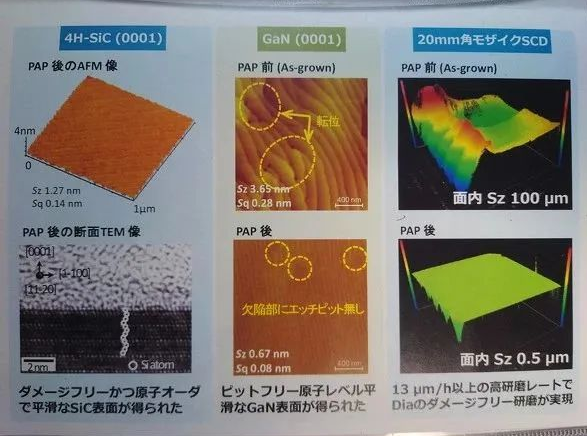

       關于 PAP，同一實驗室的研究員 Sota Sugihara 解釋說，“因?yàn)?PAP 拋光軟化表面，所以不太可能被劃傷，并且可以以高效率和成本水平進行平坦化?！?實際上，當用PAP拋光20mm見方的單晶金剛石基板時，約100μm的大起伏被平坦化為約0.5μm的起伏。Sugihara 先生說：“當我們通過拉曼光譜分析確認結晶狀態時，PAP 沒有將金剛石變成石墨或破壞晶體結構，它具有足夠的性能作為散熱基板投入實際使用?！?/p>

       該實驗室表示，“我們也在針對GaN進行類似的PAP研究。我們將繼續開發自己的等離子輔助拋光技術，旨在通過高效、高效的拋光技術為早日實現脫碳社會做出貢獻?！?nbsp;

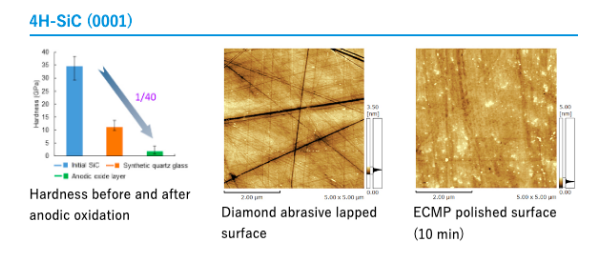

       值得一提的是，Yamamura 實驗室還通過電化學機械拋光 (ECMP)，將硬、脆、難加工的導電材料表面通過陽極氧化軟化，改性層被軟而固定的磨粒去除，不會造成損傷。使用陽極氧化的高效表面改性。由于它是無漿料且使用中性電解質，因此成本低。與現有的CMP相比，該裝置簡單，可以拋光半導體材料，例如 SiC 和 GaN，以及包括碳化鎢 (WC) 在內的硬質合金。
