KF-02型自動回收電攬卷軸

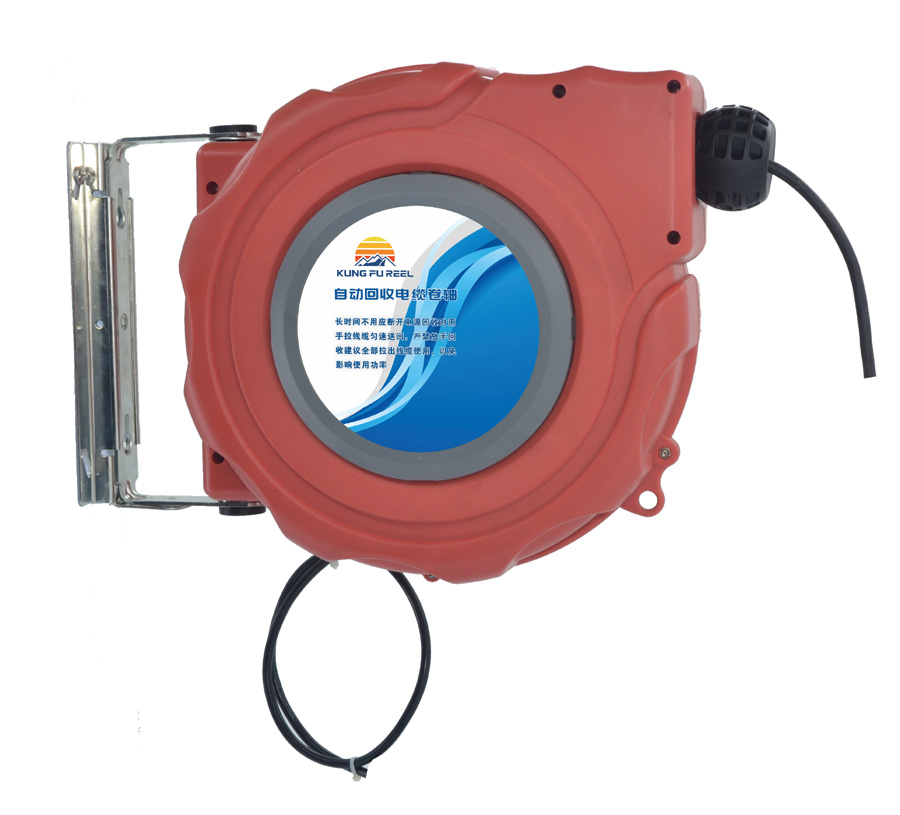

一、產品外觀

一、產品簡介

   本產品采用質量上乘的ABS工程塑料和高品質的零部件制成，超精細精工磨具鑄造而成,內有自動排線結構和自動鎖定裝置，可實現自由拉伸、自動回縮線纜、自動線長定位，控制電纜拉出和回收的長度。自由伸縮設計實現占用空間少的目的，使用方便快捷，使場地更整潔有序，采用高品質橡膠護套電纜，延長設備使用壽命。本產品可靈活的固定在墻壁或天花板上，不受工作空間的限制，拉伸長度在規定的范圍內自由調節。固定后盤體可左右180度擺動，工作范圍大，適用于：汽修汽保/汽車美容，生產流水線，電子廠，電廠，特種車輛制造裝備車間、機電維修，各汽車4S品牌店等多場所的使用。

可繞線規格

常規電線2*1,3*1,4*1,5*1,2*1.5,2*2.5,3*1.5,3*2.5，4*1.5可繞30米左右

         4*2.5，5*1.5,3*4可繞25米左右

         4*4,5*2.5可繞20米左右

二、工作原理及組成

1.工作原理

通過高彈力卷簧提供回卷力，能夠自主收線，利用內置同層排線器將回卷的管線有序?qū)訉优挪迹嗫赏ㄟ^(guò)內置“自鎖裝置”隨時控制回卷拉伸線纜長短，以達到節省空間的目的。“自鎖裝置”可去除，去除后，自由拉伸，拉出松手即可自動回收，以適應不同需求使用。

三、產品特點

1. 鋼質主軸，經久耐用，堅固不易斷裂

2. 自動同層排管裝置，避免管線發生互相纏繞

3. 雙側軸承鋼軸承，拉收順暢自如，降低阻力

4. 自動鎖定裝置，拉、收時隨意控制使用線管長度

5. 鋼質棘爪座，不易變形，可拆卸座取、放更方便

6. 盤體可左右180°擺動，工作范圍廣，使用不受限

四、規格參數

1. 材質：足國標 無氧銅   BVR 黃綠雙色軟電纜

2. 線徑：1芯；6mm2；10mm2；16mm2；

3. 用途：靜電釋放，接地保護

4. 輸入端： 1米線；

5. 輸出端：2-20米

6. 尺   寸：360mm*300mm*155mm

五、注意事項

1. 此產品只做室內使用，如室外使用請做好防雨防曬罩；

2. 使用前請注意產品適用范圍；

3. 如長期不使用，請將源頭斷開；

4. 使用過程請勿撞擊敲打卷盤，確保安全使用；

5. 定期檢查產品拉伸回收是否順暢；

6. 拉伸及回收管線時手要輕帶，嚴禁猛拉及松手任其自行收線；

7. 不要把該產品留在溫度過低的戶外避免電纜變硬而影響自動回縮。

8. 本產品大部分為塑料制品，工作中，應盡量避免超負荷重壓，以免損壞零件；

六、 產品尺寸及圖示

七、產品安裝

安裝在在墻上或更方便使用的地方，也可安裝在合適的梁上或者天花板上，并注意應高過頭頂（如圖），卷軸能180度擺動，應在固定架兩旁預留50CM的空間。
