申請?zhí)? 201720975444.6

申請日: 2017.08.07

申請人: 南通山口精工機電有限公司

發明人: 徐境福; 王靖; 錢志仁

       摘要：

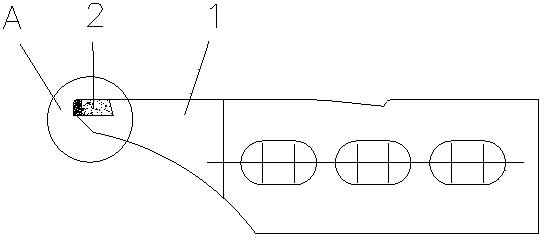

       本實用新型公開了一種微型軸承磨削工裝，包括基體和固定在基體前端的結合體，其特征在于：在所述基體的前端上部加工有一結合體卡槽，該結合體卡槽成銳角a，a為45°～80°，所述結合體的后端下部為一尖角，尖角的形狀與所述結合體卡槽的形狀一致，所述結合體的尖角嵌入所述結合體卡槽內后焊接成一個整體。所述結合體含有金剛石的前端頂角為圓弧狀的弧形頂角。與現有技術相比，本實用新型將現在的基體與結合體的焊接處設計為斜角，相當于焊接體是鑲嵌在基體里面的，增加了穩定性，提高了使用壽命。

       主權利要求:

       一種微型軸承磨削工裝，包括基體和固定在基體前端的結合體，其特征在于：在所述基體的前端上部加工有一結合體卡槽，該結合體卡槽成銳角a，a為45°～80°，所述結合體的后端下部為一尖角，尖角的形狀與所述結合體卡槽的形狀一致，所述結合體的尖角嵌入所述結合體卡槽內后焊接成一個整體。
